Nadproża stalowe z dwuteowników — korzyści i dobór belki

Czym są nadproża stalowe z dwuteowników?

Nadproża z dwuteowników to kluczowe elementy konstrukcyjne, które montuje się nad otworami okiennymi i drzwiowymi. Ich głównym zadaniem jest przejmowanie ciężaru wyższych partii murów oraz dachu i bezpieczne przekazywanie go na podpory. System ten składa się z dwóch stalowych profili, zazwyczaj o przekroju typu I lub H, które razem tworzą wyjątkowo wytrzymałą belkę nośną.

Wzmocnienie stropu dwuteownikiem – kluczowe informacje i metody

Inżynierowie chętnie sięgają po profile:

• IPE,
• IPN,
• INP,
• szerokostopowe warianty HEA,
• HEB,
• HEM.

Profile te wykazują dużą odporność na zginanie i ściskanie. Dzięki swoim właściwościom, stalowe belki stanowią idealną alternatywę dla prefabrykatów żelbetowych, szczególnie tam, gdzie mamy do czynienia ze znacznymi rozpiętościami. Do niewątpliwych atutów tego rozwiązania należą:

• niska waga własna,
• szybki montaż,
• przyspieszenie prac przy skomplikowanych bryłach.

Warto pamiętać, że nawet najmocniejsza stal wymaga odpowiedniej pielęgnacji, dlatego profile należy bezwzględnie zabezpieczyć przed korozją, stosując cynkowanie lub specjalistyczne powłoki malarskie. Równie istotne pozostaje precyzyjne obliczenie parametrów wytrzymałościowych konstrukcji. Finalnie, uzyskane elementy możemy albo ukryć pod warstwami wykończeniowymi, albo wyeksponować jako surowy, industrialny detal architektoniczny.

Jaki dwuteownik na nadproże? Wybór i zastosowanie w budownictwie

Kiedy wybrać nadproże stalowe zamiast żelbetowego?

Stalowe elementy konstrukcyjne sprawdzają się najlepiej przy projektowaniu dużych lub nietypowych otworów. W takich przypadkach tradycyjne nadproże żelbetowe musiałoby mieć imponujące przekroje, a gotowe belki prefabrykowane skutecznie ograniczałyby swobodę aranżacji szerokich przeszkleń. Stalowe dwuteowniki rozwiązują ten problem, zapewniając wysoką nośność przy zachowaniu bardzo smukłej, dyskretnej formy.

Wybór stali znacząco przyspiesza montaż, co przekłada się na oszczędność czasu, szczególnie istotną podczas modernizacji istniejących budynków. Gdy wykuwamy otwory pod nowe okna czy drzwi, zależy nam na minimalnej ingerencji w strukturę obiektu, a mniejsza masa stalowych komponentów dodatkowo odciąża fundamenty o ograniczonej nośności.

Ostateczna decyzja o rodzaju nadproża zawsze powinna wynikać z konkretnych obliczeń, uwzględniających:

• układ obciążeń,
• konstrukcję dachu,
• wysokość budynku.

Jeśli jednak priorytetem jest odporność ogniowa lub brak możliwości regularnej ochrony antykorozyjnej, korzystniej może wypaść żelbet, który zapewnia lepszą spójność z murem. W każdym scenariuszu niezbędna jest jednak weryfikacja przez konstruktora, który na podstawie wyliczeń wybierze materiały najlepiej dopasowane do indywidualnej specyfiki Twojej inwestycji.

Dwuteownik 100 — wytrzymałość, obliczenia i kluczowe parametry

Jak dobrać dwuteownik do rozpiętości i obciążeń?

Wybór odpowiedniego dwuteownika zawsze zaczyna się od precyzyjnego zsumowania obciążeń oddziałujących na otwór, takich jak:

• ciężar stropów,
• ścian,
• dachu,
• zalegający śnieg,
• obciążenia użytkowe.

Najważniejszym parametrem jest tutaj rozpiętość otworu, gdyż to ona definiuje wymagany moment bezwładności i moduł zginania profilu, kluczowe dla kontrolowania ugięć całej konstrukcji. W przypadku krótszych odcinków wystarczające są zazwyczaj lżejsze profile z serii IPE, natomiast przy większych rozpiętościach lub bardzo dużym nacisku, konieczne staje się wykorzystanie masywniejszych belek HEA, HEB bądź HEM. Nie bez znaczenia pozostaje również gatunek stali – wybór pomiędzy S235 a bardziej wytrzymałymi wariantami S355 bezpośrednio przekłada się na nośność gotowej belki. Każdy z tych parametrów wymaga potwierdzenia profesjonalnymi obliczeniami statycznymi, uwzględniającymi rygorystyczne normy bezpieczeństwa.

W kwestiach montażowych fundamentem jest solidne oparcie w murze, które powinno wynosić co najmniej 10–12 cm. Podczas modernizacji warto zadbać o sztywność konstrukcji, stosując sprawdzone elementy złączne, jak chociażby szpilki gwintowane czy dopasowane nakrętki. Zawsze rekomendujemy, by ostateczny projekt skonsultować z doświadczonym konstruktorem, który nie tylko oceni kwestie techniczne, ale również doradzi w zakresie dostępności materiałów oraz wyzwań logistycznych związanych z transportem długich profili.

Dwuteownik HEB 160 — jaka jest jego wytrzymałość i zastosowanie?

Jak obliczyć nośność nadproża z dwuteowników?

Weryfikacja wytrzymałości belki opiera się na precyzyjnej analizie sił i momentów gnących. Fundamentem obliczeń jest dokładne zestawienie danych, takich jak:

• rozpiętość otworu,
• rodzaj podpór,
• masa nadproży,
• typ stropu,
• zmienne obciążenia klimatyczne i użytkowe.

Zazwyczaj projektanci przyjmują schemat statyczny belki jednoprzęsłowej, dla której wyznaczają wartości sił wewnętrznych oraz momentów zginających w najbardziej niekorzystnej konfiguracji. Uzyskane wyniki zestawia się z parametrami wytrzymałościowymi popularnych gatunków stali, takich jak S235JR+M czy S355J2. Kluczowym krokiem jest tutaj weryfikacja modułu zginania oraz momentu oporu przekroju. Równolegle prowadzi się kontrolę ugięć w ramach stanów granicznych nośności (SGN) i użytkowalności (SGU), co pozwala upewnić się, że konstrukcja nie ulegnie nadmiernym odkształceniom.

Gdy wstępne wyliczenia wykazują braki w nośności, konieczna jest korekta projektu. Często wystarczy zmiana profilu na masywniejszy wariant typu HEA, HEB lub HEM, choć bywają sytuacje wymagające zastosowania dodatkowych wzmocnień stalowych. Pełna dokumentacja obliczeniowa, przygotowana zgodnie z obowiązującymi normami, stanowi gwarancję bezpieczeństwa budynku. Pamiętajmy przy tym, że ręczne notatki czy uproszczone tabele od producentów służą jedynie do wstępnej orientacji i w żadnym wypadku nie zastąpią rzetelnego, profesjonalnego projektu wykonawczego.

Dwuteownik kalkulator — jak obliczać parametry profili stalowych?

Jakie normy budowlane dotyczą nadproży stalowych?

Projektowanie nadproży stalowych to odpowiedzialne zadanie, które wymaga ścisłego trzymania się wytycznych zawartych w Eurokodach, a konkretnie w serii EN 1993. Dokument ten stanowi fundament dla bezpiecznego kształtowania konstrukcji metalowych, podczas gdy ocenę oddziaływań zewnętrznych, chociażby wiatru czy zalegającego śniegu, precyzyjnie opisuje norma EN 1991. To właśnie te przepisy wskazują graniczne stany nośności, wymuszając na projektancie wykonanie rzetelnych obliczeń potwierdzających stabilność i sztywność belki.

Dobór samej stali podlega równie restrykcyjnym kryteriom. Użyty materiał musi posiadać aktualną deklarację zgodności oraz wpisywać się w odpowiednie klasy mechaniczne. Równie istotną kwestią jest ochrona antykorozyjna – cynkowanie czy dedykowane powłoki malarskie dobiera się w zależności od agresywności środowiska, w jakim przyjdzie funkcjonować elementowi.

Z kolei podczas montażu, niezależnie czy mowa o spawaniu, czy pracy z połączeniami śrubowymi, kluczowe jest zachowanie procedur instalacyjnych oraz precyzyjne wykonanie otworów montażowych. Pamiętać trzeba także o izolacji termicznej, która zapobiega powstawaniu niechcianych mostków cieplnych. Projekt musi być również spójny z wymogami ochrony przeciwpożarowej dostosowanymi do klasy ogniowej danego obiektu.

Ile waży dwuteownik 140? Przegląd wag i zastosowań

Całość opracowania wymaga weryfikacji przez wykwalifikowanego konstruktora, zgodnie z aktualnymi warunkami technicznymi budownictwa. Tylko tak przygotowany projekt, dbający o pełną kompatybilność materiałową, gwarantuje bezpieczeństwo strukturalne budynku na długie lata.

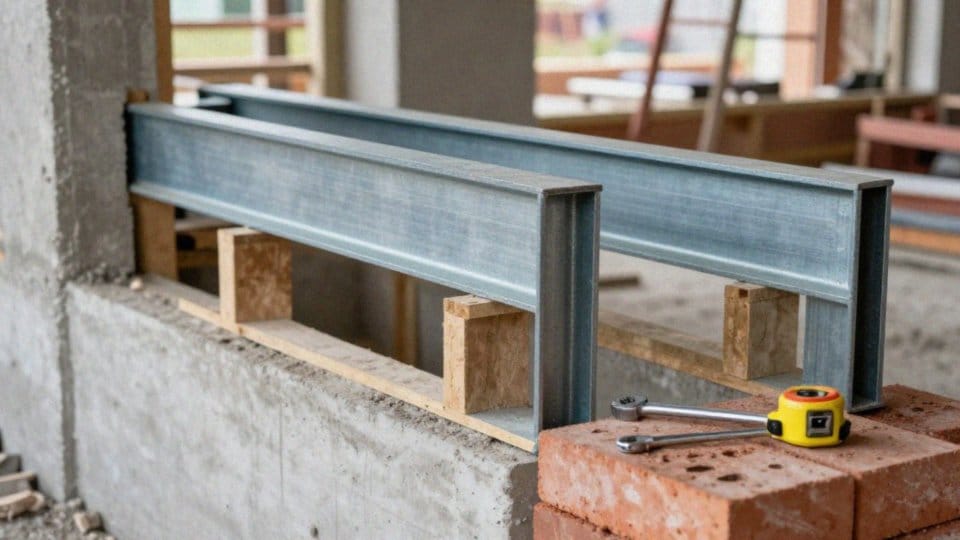

Czy montaż nadproża z dwuteowników wymaga specjalisty?

Wstawianie nadproży z dwuteowników to skomplikowane zadanie, które wymaga zarówno specjalistycznej wiedzy, jak i sporego doświadczenia, dlatego rozsądnie jest powierzyć to wykwalifikowanej ekipie. Kluczem do sukcesu jest tutaj precyzja, a priorytetem pozostaje poprawne wykonanie tymczasowych podpór – zabezpieczają one konstrukcję przed niebezpiecznym osiadaniem stropu czy ściany w trakcie prac.

Solidny montaż belki wymaga zapewnienia jej odpowiedniego podparcia, które po obu stronach otworu powinno wynosić minimum 10–12 cm. Fachowcy muszą też starannie przygotować punkty montażowe, by możliwe było stabilne połączenie elementów przy użyciu atestowanych śrub, nakrętek i szpilek gwintowanych.

Dwuteownik — co to jest i do czego służy w budownictwie?

W sytuacjach, gdy projekt zakłada spawanie, liczy się bezwzględne przestrzeganie zasad sztuki budowlanej oraz natychmiastowa ochrona metalu przed korozją – choćby poprzez:

• cynkowanie ogniowe,
• malowanie specjalistycznymi preparatami.

W trakcie wyburzeń czy wzmacniania murów ekipa musi nieustannie kontrolować geometrię i piony całego układu. Każde niedopatrzenie przy doborze dwuteownika, brak odpowiedniego zabezpieczenia przed rdzą czy błędy w osadzeniu, mogą poważnie osłabić nośność budynku. By uniknąć ryzyka, prace zawsze powinny przebiegać pod okiem konstruktora, a korzystanie z profesjonalnego sprzętu podnośnikowego to często jedyny sposób na bezpieczną realizację inwestycji.

Na samym końcu konieczna jest weryfikacja jakości wykonanych połączeń oraz skompletowanie dokumentacji technicznej, która potwierdzi zgodność z obowiązującymi normami.
