Wzmocnienie stropu dwuteownikiem – kluczowe informacje i metody

Jakie są podstawowe informacje o wzmocnieniu stropu dwuteownikiem?

Wzmocnienie stropu za pomocą dwuteowników odgrywa kluczową rolę w budownictwie, mając na celu podniesienie zarówno nośności, jak i wytrzymałości całej konstrukcji. Dwuteowniki, czyli stalowe profile o specyficznym kształcie, są stosowane jako belki nośne dla stropów. Tego rodzaju wzmocnienie staje się niezbędne zwłaszcza w sytuacjach, gdy stropy drewniane lub żelbetowe potrzebują dodatkowego wsparcia, na przykład na skutek zbyt dużych obciążeń lub ich znacznej rozpiętości.

Przy wzmocnieniu stropu kluczowe jest odpowiednie dobranie dwuteowników, aby sprostały konkretnym wymaganiom konstrukcyjnym. Warto wziąć pod uwagę różne czynniki, takie jak:

• przewidywane obciążenia,
• rodzaj profilu,
• wymiary wybranego profilu.

Na przykład, przy większych rozpiętościach konieczne mogą być mocniejsze i szersze dwuteowniki, które efektywnie rozłożą obciążenia na całej powierzchni stropu. Dwuteowniki można montować nie tylko jako samodzielne belki nośne, ale również łączyć je z istniejącymi elementami stropowymi, co może znacząco zwiększyć ich funkcjonalność.

Niezwykle istotne jest, aby wszystkie prace były realizowane zgodnie z wcześniej opracowanym projektem oraz pod okiem doświadczonego inżyniera budownictwa. Takie podejście gwarantuje bezpieczeństwo i stabilność całej konstrukcji. Wzmocnienie stropu dwuteownikiem to więc sprawdzona metoda na poprawę nośności oraz trwałości budynków, co przekłada się na długowieczność obiektów.

Co to jest dwuteownik i jakie ma zastosowanie w budownictwie?

Dwuteownik to stalowy profil, charakteryzujący się kształtem przypominającym dwie równoległe półki połączone w pionie. Ze względu na swoją konstrukcję, jest wyjątkowo odporny na zginanie oraz ściskanie, co czyni go idealnym rozwiązaniem jako element nośny.

W branży budowlanej dwuteowniki odgrywają różnorodne role, takie jak:

• belki nośne,
• podciągi,
• nadproża,
• słupy.

Oprócz tego, wspierają modernizację istniejących struktur, zwłaszcza w sytuacjach, gdy żelbetowe lub drewniane stropy muszą sprostać dużym obciążeniom. Ich zastosowanie obejmuje konstrukcje stalowe, mosty oraz hale przemysłowe i magazynowe. Niska waga dwuteowników, połączona z ich wysoką wytrzymałością, sprawia, że rozkładanie obciążeń na stropie jest bardzo efektywne, co w znaczący sposób wpływa na stabilność całej budowli.

Kluczowe jest odpowiednie dobranie wymiarów i rodzajów profili, aby sprostały wymaganiom projektowym. Takie przemyślane podejście jest niezbędne dla zapewnienia bezpieczeństwa i efektywności zastosowań budowlanych, co z kolei wpływa na długowieczność obiektów.

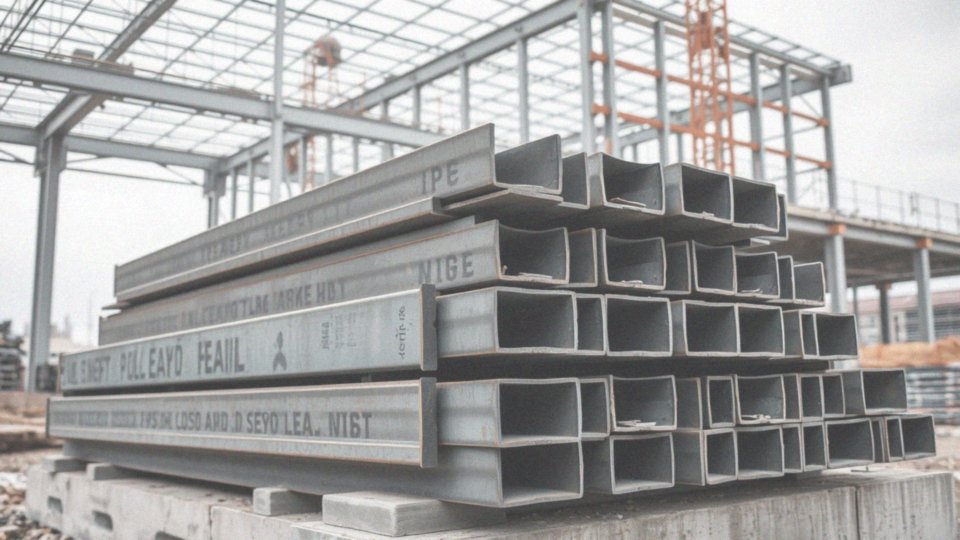

Jakie są rodzaje dwuteowników stosowanych w budownictwie?

Dwuteowniki to niezwykle istotne elementy w branży budowlanej. Ich różnorodność umożliwia idealne dopasowanie konstrukcji do konkretnych potrzeb projektowych. Wśród najczęściej wybieranych typów możemy wymienić:

• IPE,
• HEA,
• HEB,
• HEM.

Dwuteowniki IPE, takie jak IPE 200, cechują się standardową szerokością półek, co czyni je uniwersalnym rozwiązaniem w wielu budowlanych realizacjach. Z kolei HEA to lżejsze warianty, które posiadają szersze półki, co podnosi ich stabilność i wytrzymałość, czyniąc je idealnymi do zastosowań z mniejszymi obciążeniami. Dwuteowniki HEB, na przykład HEB 160, wyróżniają się szerszymi i grubszymi półkami, co znacząco zwiększa ich nośność, dlatego często wybierane są do konstrukcji narażonych na większe obciążenia. Wśród tych profili, najcięższe są dwuteowniki HEM, które zapewniają najwyższą nośność i znajdują zastosowanie w najbardziej wymagających warunkach.

Wybór odpowiedniego typu dwuteownika determinuje wiele czynników, w tym przewidywane obciążenia, rozpiętość stropu oraz dostępne wymiary. Katalogowe tabele dostarczają nieocenionych informacji dotyczących nośności i wymiarów profili, co pozwala na dokładne dopasowanie rozwiązania do specyficznych wymagań projektu. Dlatego kluczowe jest, aby wybór właściwego typu dwuteownika przekładał się na bezpieczeństwo oraz trwałość budynków.

Jakie są kluczowe parametry przy wyborze dwuteownika?

Wybór odpowiedniego dwuteownika opiera się na kilku istotnych parametrach, które decydują o jego funkcjonalności w budownictwie. Na początku warto zwrócić uwagę na wysokość dwuteownika. Im wyższy profil, tym większa nośność i zdolność do przenoszenia obciążeń. Również szerokość półek ma kluczowe znaczenie; szersze półki zwiększają stabilność konstrukcji, ponieważ poszerzają powierzchnię kontaktu z innymi elementami stropu.

• grubość półek oraz środnika,
• moment bezwładności,
• moduł sprężystości.

Grubsze profile charakteryzują się lepszą wytrzymałością na zginanie oraz rozciąganie. Istotne jest, aby nośność dwuteownika odpowiadała prognozowanym obciążeniom stropu oraz jego rozpiętości. Dokładne obliczenia inżynierskie, uwzględniające zarówno obciążenia stałe, jak i zmienne oraz momenty zginające, są kluczowe dla prawidłowego doboru profilu. Takie podejście gwarantuje bezpieczeństwo i efektywność całej konstrukcji.

Dodatkowo, warto rozważyć różne gatunki stali, takie jak:

• S235JR,
• S275JR,
• S355JR.

Każdy z nich różni się właściwościami mechanicznymi, co jest niezwykle ważne przy wyborze odpowiedniego profilu z perspektywy wytrzymałości i elastyczności. W połączeniu z wymaganiami norm budowlanych, na przykład PN-EN 10025, można precyzyjnie określić parametry dwuteownika, co stanowi fundament skutecznego wzmocnienia stropu.

Jakie są wymagania dotyczące doboru dwuteowników?

Dobór dwuteowników jest niezwykle istotny dla zapewnienia zarówno bezpieczeństwa, jak i efektywności w budownictwie. Kluczowym elementem jest przestrzeganie obowiązujących norm oraz przepisów techniczno-budowlanych, co pozwala uniknąć potencjalnych zagrożeń związanych z użytkowaniem obiektów.

Warto również pamiętać o:

• obciążeniach stałych, takich jak ciężar własny stropu czy warstwy wykończeniowe,
• obciążeniach zmiennych, w tym wynikających z użytkowania oraz warunków atmosferycznych,
• redukcji ugięcia stropu, co wpływa na komfort osób korzystających z obiektu oraz wydłuża jego trwałość.

Każda ocena nośności i stabilności konstrukcji musi uwzględniać adekwatny współczynnik bezpieczeństwa, abyśmy mogli być pewni, że budowla wytrzyma próbę czasu. Przy planowaniu zabezpieczeń należy zwrócić uwagę na:

• warunki pożarowe,
• stosowanie ochrony antykorozyjnej dla stali,

co ma kluczowe znaczenie dla długoterminowej eksploatacji. Nie można zapomnieć o konieczności przeprowadzenia starannej analizy statycznej i wytrzymałościowej, którą powinien wykonać doświadczony inżynier. Tylko dzięki jego wiedzy możliwe będzie właściwe dobranie profilu stalowego. Wybór odpowiedniego dwuteownika to proces, który wymaga przemyślenia i opiera się na gruntownej analizie różnorodnych, kluczowych czynników. Takie podejście przyczyni się do stabilności oraz wysokiej jakości wzmocnienia stropu w każdej inwestycji budowlanej.

Jak obciążenie stropu wpływa na wybór dwuteownika?

Obciążenie stropu odgrywa kluczową rolę w doborze odpowiedniego dwuteownika. Nośność tego profilu uzależniona jest od różnych rodzajów obciążeń, które możemy podzielić na:

• stałe, do których należą ciężar stropu oraz ścianki działowe,
• zmienne, które związane są z użytkowaniem budynku, w tym meblami oraz osobami.

Aby dokładnie obliczyć całkowite obciążenie, konieczne jest zsumowanie wszystkich tych elementów. Takie podejście daje nam możliwość oszacowania momentu zginającego, co ma kluczowe znaczenie przy wyborze odpowiedniego profilu. W sytuacji, gdy przewidujemy większe obciążenia, warto postawić na szerszy i mocniejszy dwuteownik. Gdy mamy do czynienia z stropami o dużej rozpiętości, lepiej zdecydować się na profile o wyższym poziomie nośności, co przekłada się na zapewnienie odpowiedniego wsparcia i bezpieczeństwa. Warto również zwrócić uwagę na obciążenia liniowe, które wpływają na rozkład sił w całej konstrukcji.

Normy budowlane określają minimalne wartości nośności dla różnych typów obiektów oraz ich zastosowań. Ostateczny wybór dwuteownika powinien bazować na precyzyjnych obliczeniach inżynieryjnych, uwzględniających wszystkie te czynniki, co zapewni stabilność oraz trwałość stropów w określonych warunkach eksploatacyjnych.

Jak oblicza się moment zginający w kontekście dwuteowników?

Moment zginający to kluczowy parametr, który ma ogromne znaczenie podczas wyboru dwuteowników. Jego wartość jest ściśle uzależniona zarówno od obciążenia stropu, jak i jego rozpiętości. Gdy strop jest równomiernie obciążony, moment zginający można obliczyć za pomocą wzoru:

M = q * L² / 8, gdzie:

• M oznacza moment zginający,
• q to obciążenie liniowe,
• L to rozpiętość.

Ważne jest, aby uzyskany wynik został porównany z momentem oporu konkretnego profilu stalowego, który znajdziemy w tabelach katalogowych producentów. Dobrze dobrany moment oporu powinien być równy lub większy od wcześniej obliczonego momentu zginającego. Moment oporu, będący funkcją momentu bezwładności profilu oraz odległości od osi neutralnej, odgrywa kluczową rolę w kontekście wytrzymałości na zginanie.

Im większe są rozpiętości stropu oraz obciążenia, tym wyższy staje się moment zginający, co stawia inżynierów przed wyzwaniem doboru profilu o odpowiednich parametrach. Dlatego tak istotne jest, aby obliczenia inżynierskie brały pod uwagę zarówno obciążenia stałe, jak i te zmienne, co ma wpływ na precyzję analizy strukturalnej.

Skorzystanie z tabel katalogowych znacząco ułatwia porównanie dostępnych dwuteowników i ich momentów oporu, co z kolei przyczynia się do zapewnienia bezpieczeństwa i stabilności konstrukcji. Wykorzystanie właściwych wartości momentu zginającego jest kluczowe dla efektywnego wzmocnienia stropu.

Kiedy potrzebne jest wzmocnienie stropu poprzez dwuteowniki?

Wzmocnienie stropu przy użyciu dwuteowników odgrywa kluczową rolę, gdy jego nośność nie spełnia wymagań użytkowych. Tego typu sytuacje często mają miejsce podczas adaptacji poddaszy, gdzie zwiększone obciążenie wynika z:

• dodawania nowych pomieszczeń,
• instalacji ciężkiego sprzętu.

Dodatkowo, obecność pęknięć i ugięć jest wyraźnym sygnałem, że konieczne jest wzmocnienie konstrukcji. W starszych stropach, które z biegiem lat mogą stracić swoje właściwości nośne, zastosowanie dwuteowników staje się niezbędne dla zachowania stabilności budynku. Wzmocnienia stropu są również wymagane w miejscach, gdzie planowane są otwory, na przykład w przypadku instalacji schodów.

Zanim podejmiesz decyzję o użyciu dwuteowników, musisz przeprowadzić szczegółową analizę stanu technicznego stropu, najlepiej z pomocą wykwalifikowanego inżyniera. Kluczowe jest zrozumienie przyszłych obciążeń oraz dostosowanie się do wymagań związanych z nowym przeznaczeniem pomieszczeń. Odpowiednie wzmocnienie stropu nie tylko poprawia statykę budynku, ale także znacząco zwiększa bezpieczeństwo jego użytkowników.

Jakie są metody wzmocnienia stropu?

Istnieje wiele sposobów na wzmocnienie stropu, a wybór najlepszej metody uzależniony jest od typu konstrukcji, stopnia jej uszkodzenia oraz wymaganej nośności. Oto kilka sprawdzonych technik, które mogą okazać się skuteczne:

• Podparcie stalowymi belkami – Zastosowanie dwuteowników stalowych jako dodatkowych belek nośnych znacznie poprawia nośność i stabilność stropów. Ta opcja sprawdza się zarówno w przypadku konstrukcji drewnianych, jak i żelbetowych.
• Zespolenie belek stalowych z istniejącym stropem – Łączenie stalowych elementów konstrukcyjnych z już istniejącymi za pomocą zgrzewanych łączników pozwala na lepsze rozkładanie obciążeń.
• Nadbetonowanie – Ta metoda polega na nałożeniu warstwy betonu zbrojonego na stropie, co zwiększa jego masę oraz nośność.
• Wzmocnienie taśmami z włókna węglowego – Dzięki doskonałym właściwościom mechanicznym, włókno węglowe dodaje wytrzymałości przy minimalnym wzroście masy, co sprzyja zwiększeniu nośności stropu.
• Iniekcja ciśnieniowa – Wypełnianie pęknięć przy pomocy ciśnieniowej iniekcji poprawia ciągłość materiału oraz jego wytrzymałość.
• Reprofilacja żelbetowych elementów konstrukcyjnych – W przypadku uszkodzeń żelbetowych stropów, reprofilacja pozwala na przywrócenie pierwotnych właściwości tych konstrukcji.
• Wymiana stropu – Czasami, jeżeli inne metody zawodzą, może być konieczna całkowita wymiana stropu na nowy.

Wybierając technikę wzmocnienia, istotne jest przeprowadzenie szczegółowej analizy technicznej oraz ocena warunków obciążeniowych. Zatrudnienie doświadczonego inżyniera do nadzorowania prac jest kluczowe dla zapewnienia bezpieczeństwa i stabilności całej konstrukcji.

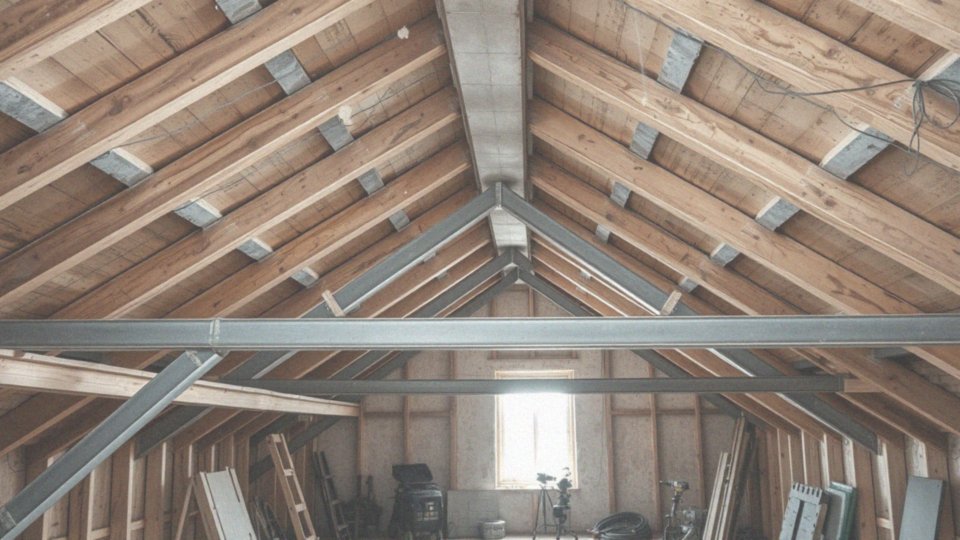

Jakie są kroki do wzmocnienia stropu za pomocą dwuteowników?

Aby skutecznie wzmocnić strop przy użyciu dwuteowników, warto podjąć się kilku kluczowych działań. Przede wszystkim, konieczna jest ocena obecnego stanu technicznego stropu, co pozwoli na dokładne określenie jego nośności. W tym etapie nie możemy zapomnieć o precyzyjnych obliczeniach, które uwzględnią zarówno obciążenia stałe, jak i zmienne. Gdy analiza zostanie pomyślnie zakończona, można przyjąć się do opracowania projektu wzmocnienia.

Tego zadania najlepiej jest powierzyć wykwalifikowanemu inżynierowi, który zaprojektuje rozmieszczenie dwuteowników zgodnie z wymaganiami strukturalnymi. Następnie, istotnym krokiem będzie wybór odpowiednich dwuteowników. Powinno się zwrócić uwagę na ich typ, wymiary oraz użyty materiał, ponieważ ma to kluczowe znaczenie dla nośności stropu.

Przygotowanie powierzchni stropu to również ważna faza, która wymaga staranności. Powinna być ona dokładnie oczyszczona z wszelkich luźnych fragmentów. Po tym etapie można przejść do montażu dwuteowników. Montaż obejmuje kilka technik, takich jak:

• podparcie,
• zakotwienie,
• spawanie,
• skręcanie belek.

Wyjątkowa precyzja jest niezbędna, aby zapewnić stabilność całej konstrukcji. Po zakończeniu montażu, nie zapominajmy o zabezpieczeniu antykorozyjnym stali. Możemy zastosować różne metody, na przykład cynkowanie lub malowanie, które skutecznie chronią dwuteowniki przed korozją i znacznie wydłużają ich żywotność.

W razie potrzeby, obetonowanie stalowych belek powinno nastąpić na końcu, aby dodatkowo wzmocnić nośność całej konstrukcji. Na zakończenie, przeprowadzenie kontroli jakości wykonanych prac jest niezbędne. Dzięki temu zyskujemy pewność, że wzmocnienie stropu zostało zrealizowane zgodnie z projektem oraz obowiązującymi normami budowlanymi.

Zastosowanie się do wszystkich tych kroków pozwoli nie tylko na efektywne wzmocnienie stropu, ale również na przedłużenie jego funkcjonalności na długie lata.

Jakie wymiary dwuteowników są najczęściej stosowane w praktyce budowlanej?

W budownictwie istotne jest, aby wymiary dwuteowników były dostosowane do wymagań konstrukcyjnych, a także do obciążeń i rozpiętości stropów. Do najczęściej używanych profili stalowych należą:

• IPE,
• HEA,
• HEB.

W przypadku mniejszych obciążeń oraz krótszych rozpiętości, rekomendowane są profile takie jak:

• IPE 160,
• HEA 140,

które oferują dobrą nośność przy stosunkowo niskiej wadze. Natomiast dla większych obciążeń, na przykład w halach przemysłowych, lepszym wyborem będą grubsze dwuteowniki, takie jak:

• IPE 300,
• HEB 200,

które efektywnie znoszą duże naprężenia. Przed podjęciem decyzji o wyborze konkretnego profilu niezwykle ważne jest wykonanie precyzyjnych obliczeń inżynierskich. W trakcie tych badań należy uwzględnić wszystkie warunki użytkowania. Dla przykładu, pięć sztuk dwuteownika HEB 140 mm o długości 4,6 mb będzie odpowiednie w standardowym stropie z umiarkowanym obciążeniem. Inżynierowie powinni starannie dobierać wymiary, mając na uwadze zarówno rozpiętość, jak i całkowite obciążenia, co jest kluczowe dla długoletniej trwałości konstrukcji.

Jakie są korzyści z zastosowania dwuteowników w wzmocnieniu stropu?

Zastosowanie dwuteowników do wzmocnienia stropu wiąże się z wieloma korzyściami. Przede wszystkim, te stalowe elementy znacząco zwiększają nośność i wytrzymałość konstrukcji. Dzięki ich obecności, można łatwiej dostosować pomieszczenia do nowych potrzeb, unikając konieczności wymiany całej konstrukcji. Taka elastyczność umożliwia na przykład wykonanie otworów w stropie, które mogą służyć do zamontowania schodów. Taki sposób aranżacji przestrzeni jest niezwykle praktyczny.

• zdolność do redukcji ugięć i drgań,
• szybki i prosty montaż,
• korzystniejsza alternatywa od bardziej skomplikowanych metod wzmocnienia,
• oszczędność czasu i kosztów w projektach budowlanych,
• odpowiednie zabezpieczenie przed korozją, na przykład poprzez cynkowanie.

Taki zabieg znacząco wydłuża ich żywotność, co z kolei wpływa na trwałość całej konstrukcji. Zamontowane w istniejącym stropie, dwuteowniki współpracują z innymi elementami, co potęguje ich efektywność w bardziej złożonych realizacjach budowlanych.
