Co obejmuje projekt wzmocnienia stropu żelbetowego?
| Element projektu | Opis |
|---|---|
| Ocena stanu technicznego | Stropu nad piwnicami |
| Wzmocnienie | Wybranych pól stropu |
| Przygotowanie podłoża | Usunięcie luźnych fragmentów stropu |
| Materiały | Zastosowanie zaprawy elastycznej |
| Dokumentacja | Szczegóły obliczeń statycznych |
| Realizacja | Zgodnie z rysunkami projektowymi |
Obowiązkowa dokumentacja techniczna opiera się na wnikliwej ekspertyzie określającej kondycję konstrukcji, w tym:
- stopień jej zarysowań,
- ugięć,
- korozji zbrojenia.
W przypadku przychodni w Niemodlinie projekt budowlano-wykonawczy koncentruje się na obliczeniach statycznych i wytrzymałościowych dla konkretnych belek stropowych. Dokument ten ściśle wyznacza zakres niezbędnych prac dla wybranych pól nad piwnicami, uwzględniając przy tym wyższe wymagania dotyczące obciążeń użytkowych i technologicznych. Aby sprostać rygorystycznym normom PN-EN 1504 oraz PN-B-03264, projekt przewiduje szereg metod wzmacniania, w tym:
- montaż stalowych belek,
- kotew,
- nowoczesnych taśm i mat węglowych.
Równie istotną część dokumentacji stanowi precyzyjnie opisana technologia wykonania. Znajdziemy w niej szczegółowe wytyczne dotyczące:
- bezpyłowego szlifowania diamentowego,
- iniekcji ciśnieniowych,
- miejscowych napraw.
Całość dopełniają rygorystyczne wymagania kontrolne, takie jak:
- testy przyczepności metodą pull-off,
- systematyczne pomiary geodezyjne przemieszczeń.
Opracowanie zawiera również praktyczne aspekty realizacji inwestycji, od harmonogramu robót i zasad BHP, po wytyczne dotyczące parametrów wentylacji, wilgotności oraz przyszłej ochrony konstrukcji podczas jej eksploatacji.

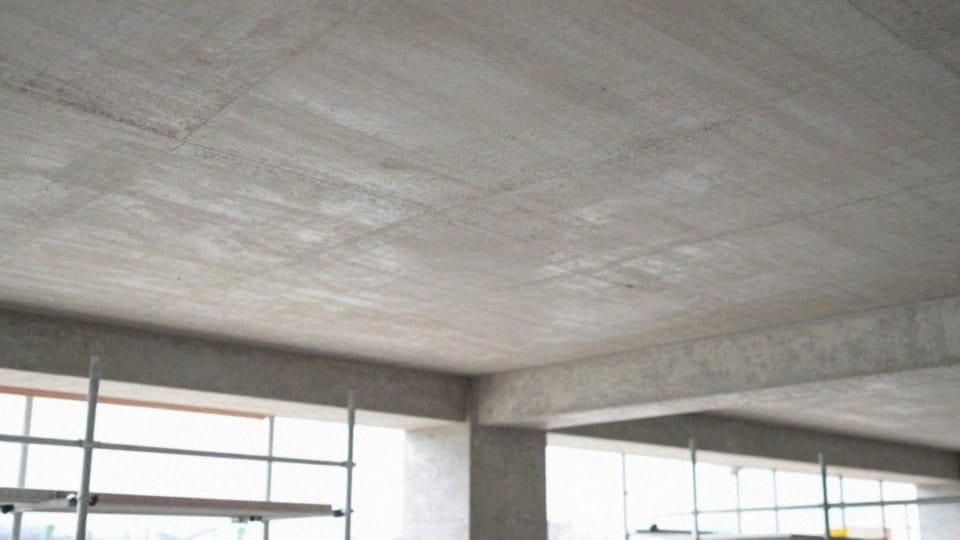

Kiedy konieczne jest wzmocnienie stropu żelbetowego?
Modernizacja stropów staje się niezbędna, gdy profesjonalna ekspertyza potwierdza wyczerpanie rezerw nośności lub przekroczenie stanów granicznych użytkowania. Sygnałem ostrzegawczym jest choćby nadmierne ugięcie konstrukcji, przekraczające 6 cm, co bezpośrednio dowodzi utraty jej pierwotnej sztywności.
Obok odkształceń, alarmujące są liczne pęknięcia wynikające z:
- korozji zbrojenia,
- wykruszania się betonu.
To jasny znak, że materiał ulega postępującej degradacji. Często u podłoża problemów leżą czynniki środowiskowe, takie jak:
- wysoka wilgotność,
- nieprawidłowa wentylacja,
- zawodna hydroizolacja.
Te czynniki potrafią skutecznie niszczyć nawet solidne elementy żelbetowe. Z kolei zmiana przeznaczenia pomieszczeń, na przykład wstawienie ciężkich maszyn produkcyjnych, wymusza rewizję założeń projektowych, gdyż obecne obciążenia mogą drastycznie przewyższać wytrzymałość stropu zaplanowaną przed laty.
Wzmocnienie konstrukcji otwiera też drogę do nowoczesnych rozwiązań, takich jak:
- stworzenie ogrodu na dachu,
- wydłużenie żywotności obiektu.
Każda decyzja o naprawie musi być jednak poprzedzona pogłębioną analizą obliczeniową, pomiarami geodezyjnymi oraz testami przyczepności podłoża. Inżynier musi każdorazowo ocenić, czy wystarczy punktowa naprawa, czy też konieczne jest kompleksowe wzmocnienie całego układu, aby zagwarantować budynkowi pełne bezpieczeństwo na kolejne lata.
Jak przeprowadza się analizę obliczeniową stropu żelbetowego?
Wszystko zaczyna się od skrupulatnego zebrania danych wejściowych. Inżynier przeprowadza inwentaryzację rzeczywistych przekrojów oraz układu zbrojenia, oceniając jednocześnie bieżący stan techniczny obiektu. W procesie tym kluczowe jest uwzględnienie:
- właściwości materiałowych,
- specyfiki podparcia,
- precyzyjnego wyliczenia obciążeń stałych i zmiennych.
Analiza statyczna musi uwzględniać nie tylko obciążenia technologiczne wynikające z przeznaczenia budynku, ale również potencjalne scenariusze awaryjne przewidziane w normach budowlanych. Kolejnym krokiem są zaawansowane obliczenia statyczno-wytrzymałościowe, których celem jest wyznaczenie momentów zginających oraz sił tnących działających na konkretne elementy, jak płyty, belki czy podciągi. Równie istotna jest weryfikacja ugięć i kompatybilności odkształceń, co pozwala rzetelnie ocenić sztywność konstrukcji w stanach granicznych użytkowania.
W obiektach narażonych na cykliczne oddziaływania wykonujemy dodatkowo analizy dynamiczne i zmęczeniowe, aby wyeliminować ryzyko negatywnych skutków drgań. Zwieńczeniem tych prac jest projekt techniczny, stanowiący istotny fragment dokumentacji budowlano-wykonawczej. Zawiera on konkretne propozycje wzmocnień wraz z ich wymiarowaniem. Dzięki starannemu doborowi parametrów, takich jak ułożenie taśm węglowych, mat czy stalowych wzmocnień, zyskujemy pewność, że zmodernizowana konstrukcja bez problemu przejmie zakładane obciążenia. Całość analizy realizujemy zgodnie z wytycznymi normy PN-EN 1504, co gwarantuje najwyższe standardy bezpieczeństwa oraz długofalową trwałość obiektu.
Jak dobrać taśmy węglowe i kleje epoksydowe?
| Materiał | Zastosowanie | Dodatkowe informacje |
|---|---|---|
| Taśmy z włókien węglowych | Wzmocnienie stropu żelbetowego | Do przyklejenia użyto kleju epoksydowego |
| Klej epoksydowy | Przyklejanie taśm z włókien węglowych | Stosowany do wzmocnienia stropu |
| Zaprawa elastyczna | Wzmocnienie stropu nad piwnicami | Przewidziana w projekcie wzmocnienia |
Wybór odpowiednich taśm węglowych oraz żywic epoksydowych zawsze wynika z wnikliwej analizy obliczeniowej, stanu technicznego betonu i planowanego przeznaczenia obiektu. Fundamentem projektowania jest precyzyjne wyliczenie sił, jakie mają przenosić elementy, co pozwala dokładnie określić potrzebny wymiar kompozytów. Nie bez znaczenia pozostają tu także warunki środowiskowe, przede wszystkim poziom wilgotności oraz temperatura.
W branży inżynierskiej polegamy na sprawdzonych rozwiązaniach, takich jak:
- systemy Sika CarboDur,
- SikaWrap,
- S&P CFK Lamellen.
Decyzja o zaangażowaniu konkretnego zestawu zależy od oczekiwanej sztywności konstrukcji i wymaganych klas wytrzymałości. Kluczowe jest również dobranie klejów o odpowiedniej lepkości i odporności chemicznej, których czas wiązania będzie współgrał z harmonogramem robót. Zanim przystąpimy do montażu, każdorazowo sprawdzamy kompatybilność materiałów węglowych z podłożem.
W strefach wymagających dodatkowego zabezpieczenia, zwłaszcza na końcach taśm, stosujemy:
- specjalistyczne kotwy Hilti,
- wytrzymałe zaprawy sczepne.
Jeśli jednak wymagania techniczne uniemożliwiają użycie CFRP, rozważamy tradycyjne wzmocnienia stalowe. Pamiętamy, że każdy element musi spełniać surowe wymogi aprobat technicznych. Końcowym etapem zawsze jest weryfikacja jakości połączenia za pomocą testu pull-off, który daje nam pewność, że przyczepność do podłoża jest wystarczająca. Ścisłe przestrzeganie instrukcji producenta na każdym etapie prac to gwarancja, że nowe zbrojenie stanie się integralną i trwałą częścią istniejącego budynku.
Jak przygotować podłoże i sprawdzić przyczepność przed klejeniem?
Prace przygotowawcze rozpoczynamy od dokładnego oczyszczenia podłoża. Musimy pozbyć się:
- pyłu,
- plam oleju,
- resztek farb,
- wszystkich luźnych kawałków betonu.
Jeśli stal zbrojeniowa wykazuje oznaki korozji, trzeba ją odsłonić i starannie oczyścić, aby zapewnić trwałość naprawy. To kluczowy etap przed zaaplikowaniem materiałów typu PCC, zgodnych z wszelkimi normami konstrukcyjnymi. Najskuteczniejszym sposobem na uzyskanie odpowiedniej tekstury betonu jest szlifowanie diamentowe lub obróbka strumieniowo-ścierna. Gdy podłoże zostanie odpowiednio przygotowane, wykonujemy testy pull-off. Badanie to przeprowadza się w kilku wyznaczonych punktach stropu, a uzyskane wartości – zazwyczaj powyżej 1,5 MPa – muszą być zgodne z założeniami projektowymi.
Przed nałożeniem warstw sczepnych sprawdzamy wilgotność i temperaturę powierzchni. To krytyczne parametry, ponieważ zbyt duża wilgoć lub nieodpowiednia aura mogą negatywnie wpłynąć na proces utwardzania żywic epoksydowych. W przypadku głębokich ubytków konieczne może być wykonanie iniekcji ciśnieniowych lub użycie specjalistycznych zapraw, które ustabilizują konstrukcję od wewnątrz. Długotrwały efekt naprawy zależy nie tylko od materiałów, ale i od warunków eksploatacji piwnicy. Stała wentylacja oraz skuteczna hydroizolacja to podstawa ochrony podłoża przed przyszłą degradacją. Pamiętaj, aby wszystkie wyniki pomiarów oraz parametry środowiskowe starannie udokumentować, zanim przystąpisz do właściwego klejenia taśm węglowych.
Jak usuwać luźne fragmenty i stosować zaprawę elastyczną?
Przywracanie strukturalnej integralności obiektu to zadanie, które nie wybacza pośpiechu. Wszystko zaczyna się od precyzyjnego wytypowania miejsc, w których beton stracił spójność, a metalowe zbrojenie uległo korozji. Mechaniczne oczyszczenie tych fragmentów aż do uzyskania solidnej, nośnej bazy jest fundamentem każdej skutecznej naprawy stropu.
Gdy pręty zostaną odsłonięte, usuwamy z nich rdzę i oceniamy ich stan. Jeśli stopień degradacji przekroju jest zbyt poważny, sięgamy po dodatkowe zbrojenie lub nakładamy specjalistyczne preparaty antykorozyjne. Do wypełniania ubytków wykorzystujemy zaprawy naprawcze klasy PN-EN 1504, które cenimy za doskonałą przyczepność. Kluczowe jest jednak dopasowanie materiału do charakteru pracy samej konstrukcji. W miejscach narażonych na wibracje maszyn czy odkształcenia termiczne, kluczowe staje się zastosowanie zapraw elastycznych, które pełnią funkcję bufora naprężeń między nową a starą strukturą.
Kolejny etap to przywrócenie geometrii elementu. Idealnie gładka powierzchnia jest niezbędna do montażu taśm węglowych, które wzmocnią całość. Pamiętajmy, że każdy z tych kroków musi odbywać się pod ścisłym nadzorem ekspertów, zgodnie z projektem technicznym i wymogami BHP. Proces wieńczy rygorystyczna kontrola jakości. Testy przyczepności oraz precyzyjne pomiary geometryczne dają nam pewność, że wykonana naprawa skutecznie zabezpieczy budynek na długie lata.
