Co to jest przekrój dwuteownika?
Charakterystyczny kształt dwuteownika, przypominający litery T lub H, to efekt połączenia dwóch poziomych półek solidnym pionowym środnikiem. Taka geometria pozwala optymalnie rozłożyć materiał względem osi neutralnej, co przekłada się na imponującą sztywność i nośność przy zachowaniu relatywnie niskiej masy.
W projektowaniu konstrukcji kluczowe znaczenie mają wymiary:
- wysokość przekroju,
- szerokość półek,
- grubości poszczególnych elementów,
- promienie zaokrągleń.
Na rynku znajdziemy dwuteowniki:
- walcowane na gorąco,
- spawane,
- w wykonane ze stali nierdzewnej.
Najpopularniejsze to profile typu:
- IPE,
- HEA,
- HEB.
Wybór odpowiedniego wariantu zależy od specyfiki projektu – profile szerokopółkowe zapewniają znacznie wyższą stabilność boczną, natomiast wersje klasyczne wyróżniają się charakterystyczną zbieżnością ramion 1:7,14. Ostateczne zastosowanie tych elementów w budownictwie definiują ich parametry statyczne, takie jak:
- pole powierzchni,
- masa,
- moment bezwładności.
Dane te są niezbędne inżynierom do precyzyjnego wyliczania stanów granicznych nośności oraz użytkowalności każdej konstrukcji.

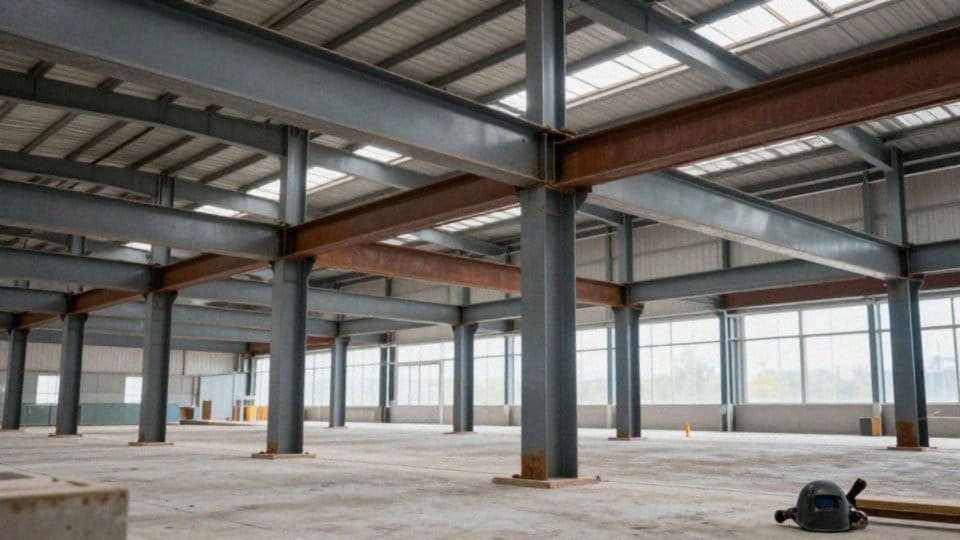

Gdzie stosuje się dwuteowniki w budownictwie?
| Zastosowanie | Przykłady | Funkcja |
|---|---|---|
| Budownictwo mieszkaniowe | element nośny w konstrukcjach budynków | zapewnienie nośności, sztywności i stabilności |
| Duże projekty infrastrukturalne | budowa mostów, hal przemysłowych | element nośny, przenoszenie dużych obciążeń |
| Obiekty wielkopowierzchniowe | dźwigary dachowe | zapewnienie nośności dachu |
| Modernizacje budynków | elementy konstrukcyjne | wzmocnienie istniejących konstrukcji |
Dwuteowniki stanowią fundament współczesnego budownictwa, odgrywając niebagatelną rolę w niemal każdym typie konstrukcji. W lekkich układach dachowych chętnie sięgamy po profile typu IPE, które wyróżniają się doskonałym stosunkiem masy do wytrzymałości, sprawdzając się również jako nadproża czy podciągi w domach jednorodzinnych.
Zupełnie inne wyzwania czekają w obiektach przemysłowych – tu prym wiodą masywne profile HEA oraz HEB. Ich ogromna sztywność czyni je idealnymi słupami nośnymi w wysokich stalowych szkieletach oraz solidnymi dźwigarami w fundamentach hal, mostów czy wiaduktów. Co więcej, w trakcie renowacji budynków, to właśnie te elementy pozwalają bezpiecznie wzmacniać stropy lub modyfikować ściany konstrukcyjne.
Inżynierowie często łączą stalowe dwuteowniki z kątownikami czy ceownikami UPN, tworząc sztywne, niezawodne ramy. Decyzja o wyborze konkretnego typu profilu zawsze zależy od:
- precyzyjnych obliczeń nośności,
- rozpiętości podpór,
- rygorystycznych wymogów projektowych.
Pamiętajmy też, że każda konstrukcja, zwłaszcza narażona na wilgoć, wymaga solidnej ochrony przed korozją – czy to poprzez cynkowanie, czy zastosowanie zaawansowanych powłok malarskich. W przypadku inwestycji użyteczności publicznej, kluczowe jest ponadto posiadanie pełnej dokumentacji materiałowej, w tym certyfikatu 3.1.
Jak odczytać wymiary i parametry przekroju?
Zastosowanie ujednoliconego nazewnictwa znacząco upraszcza analizę dokumentacji technicznej. Kluczowe wymiary geometryczne opisujemy za pomocą sprawdzonych oznaczeń:
- wysokość przekroju to h,
- szerokość półki b,
- grubość środnika tw,
- grubość stopki tf,
- zaokrąglenia naroży definiuje parametr r.
W obliczeniach inżynierskich niezbędne są również:
- pole powierzchni A,
- jednostkowy ciężar kształtownika G, podawany w kg/m.
Szczegółowe dane dla popularnych profili, w tym IPE, HEA czy HEB, znajdziemy w tablicach wyrobów hutniczych. To właśnie parametry takie jak:
- moment bezwładności Iyy,
- moment bezwładności Izz,
- moduł sprężystości Wy,
- moduł sprężystości Wz,
- moduł plastyczności Wpl,y
decydują o końcowej sztywności oraz nośności konstrukcji. Przy dobieraniu komponentów trzeba jednak zachować czujność i sprawdzać konkretne warianty, takie jak serie IPE AA czy IPE O. Warto przy tym pamiętać, że europejskie profile charakteryzują się zazwyczaj 14-procentowym nachyleniem stopki. Wszystkie wymiary muszą mieścić się w rygorystycznych widełkach określonych normami EN 10024 oraz EN 10034. Z kolei jakość powierzchni i dopuszczalne defekty materiałowe podlegają wytycznym zawartym w EN 10163-3:2004, która klasyfikuje stal według określonych kategorii. Sięganie po aktualne specyfikacje producentów to najlepszy sposób, aby mieć pewność, że projektowana konstrukcja spełni wszystkie zakładane wymagania techniczne.
Jakie normy regulują wymiary dwuteowników?
Wymiary i precyzja wykonania dwuteowników podlegają ścisłym europejskim rygorom technicznym. Kluczowym dokumentem w tym zakresie jest norma EN 10034, wyznaczająca dopuszczalne odchyłki dla walcowanych profili stalowych. W polskich projektach najczęściej spotkamy odniesienia do zharmonizowanych standardów:
- PN-EN 10034:96 oraz
- PN-EN 10024:1998,
- które precyzyjnie definiują parametry techniczne wymagane w budownictwie.
Kwestie materiałowe, w tym specyfikacje stali konstrukcyjnych, reguluje norma EN 10025. Jeśli natomiast szukamy konkretnych wymiarów dla popularnych profili typu IPE, właściwym odnośnikiem jest EN 10365. Jakość wykończenia powierzchni oraz ewentualne wady walcownicze ocenia się według EN 10163, ze szczególnym uwzględnieniem wymogów klasy powierzchni opisanej w części trzeciej. W starszych lub nietypowych konstrukcjach inżynierowie często sięgają jeszcze do sprawdzonych zapisów normy DIN 1025.
W przypadku inwestycji publicznych konieczne jest udokumentowanie zgodności wyrobów z powyższymi wytycznymi poprzez dostarczenie certyfikatu 3.1. Trzeba jednak pamiętać, że poza standardami unijnymi na rynku mogą funkcjonować alternatywne wymogi, na przykład rosyjskie GOST czy ukraińskie DSTU. Z tego powodu zawsze warto zweryfikować aktualność przywoływanych specyfikacji względem konkretnego projektu wykonawczego, gdyż rygorystyczne przestrzeganie tych zasad stanowi fundament bezpieczeństwa i trwałości całej konstrukcji.
Jak obliczyć moment bezwładności i moduł przekroju?
Właściwości statyczne dwuteownika, takie jak moment bezwładności czy moduł przekroju, są bezpośrednio podyktowane jego geometrią. Inżynierowie zazwyczaj upraszczają te obliczenia, dzieląc profil na trzy podstawowe prostokąty: dwa pasy oraz środk.
Do wyznaczenia głównych momentów bezwładności (Iyy, Izz) względem wspólnej osi neutralnej wykorzystuje się wówczas niezawodne twierdzenie Steinera. Z kolei moduł sprężystości Wy określamy, dzieląc moment bezwładności przez odległość od osi obojętnej do najbardziej oddalonego włókna, co matematycznie sprowadza się do wzoru Wy = Iyy / (h/2).
Jeśli natomiast projektujemy konstrukcje klasy 1 lub 2, wkraczamy w obszar analizy plastycznej. Kluczową rolę odgrywa tu moduł plastyczności Wpl, bazujący na położeniu osi plastycznej, która dzieli przekrój na dwie równe pola.
W codziennej pracy projektowej najwygodniej korzystać z gotowych zestawień dla popularnych profili typu:
- IPE,
- HEA,
- HEB.
Sięganie po tablice katalogowe znacząco ogranicza ryzyko pomyłek. Zdarzają się jednak sytuacje, gdy mamy do czynienia z nietypowymi przekrojami spawanymi – wtedy niezastąpione staje się oprogramowanie oparte na metodzie elementów skończonych (FEM).
Aby poprawnie zweryfikować nośność elementu przy zginaniu, musimy precyzyjnie zdefiniować parametry materiałowe, w tym granicę plastyczności fy, charakterystyczną dla konkretnego gatunku stali, jak np. S235JR czy S355J2+AR.
Pamiętajmy przy tym, że w inżynierskiej praktyce obliczeniowej standardem są jednostki wyrażone w centymetrach – centymetry czwarte dla momentów bezwładności oraz sześcienne dla modułów przekroju.
Jak dobrać dwuteownik do belki nośnej?
Wybór odpowiedniego dwuteownika do belki nośnej to zadanie, które wymaga precyzji i technicznego wyczucia. Cały proces zaczyna się od zdefiniowania schematu statycznego oraz dokładnego oszacowania obciążeń. Projektant musi uwzględnić zarówno ciężar własny elementu, jak i oddziaływania zmienne, biorąc pod uwagę jego rozpiętość oraz sposób podparcia.
Fundamentem obliczeń jest wyznaczenie maksymalnego momentu gnącego i sił poprzecznych. Na tej podstawie dobiera się wstępny profil, operując wskaźnikiem wytrzymałości Wpl lub Wy. W sytuacjach, gdy głównym wyzwaniem jest zginanie, świetnie sprawdzają się lekkie profile IPE, natomiast serie HEA i HEB są niezastąpione tam, gdzie kluczowa staje się sztywność konstrukcji lub zwiększona odporność na wyboczenie.
Nie można przy tym zapomnieć o weryfikacji stanu granicznego użytkowalności. Dopilnowanie limitów ugięcia wymaga analizy modułu Younga oraz momentu bezwładności przekroju. Równie istotna jest ocena nośności, bezpośrednio powiązana z klasą stali – najczęściej wybiera się popularne gatunki S235 lub S355J2+AR, które determinują dopuszczalne naprężenia w materiale.
Ostatnim, lecz niezwykle ważnym etapem, jest analiza stateczności, czyli zabezpieczenie belki przed zwichrzeniem i wyboczeniem. Jeśli obliczenia wskazują na ryzyko utraty stabilności, rozwiązaniem jest zazwyczaj zwiększenie wysokości profilu lub wybór cięższej odmiany szerokopółkowej. Wybór konkretnego rozwiązania musi uwzględniać również praktyczne aspekty montażu, takie jak dostępność handlowa profili czy technologia połączeń spawanych lub śrubowych.
Optymalizując masę konstrukcji, inżynierowie dążą do równowagi między oszczędnością materiału a wymaganiami bezpieczeństwa. W tej pracy nieocenioną pomocą są tablice katalogowe oraz specjalistyczne oprogramowanie zgodne z Eurokodem 3, co stanowi gwarancję, że cały ustrój będzie bezpiecznie przenosił projektowane obciążenia.

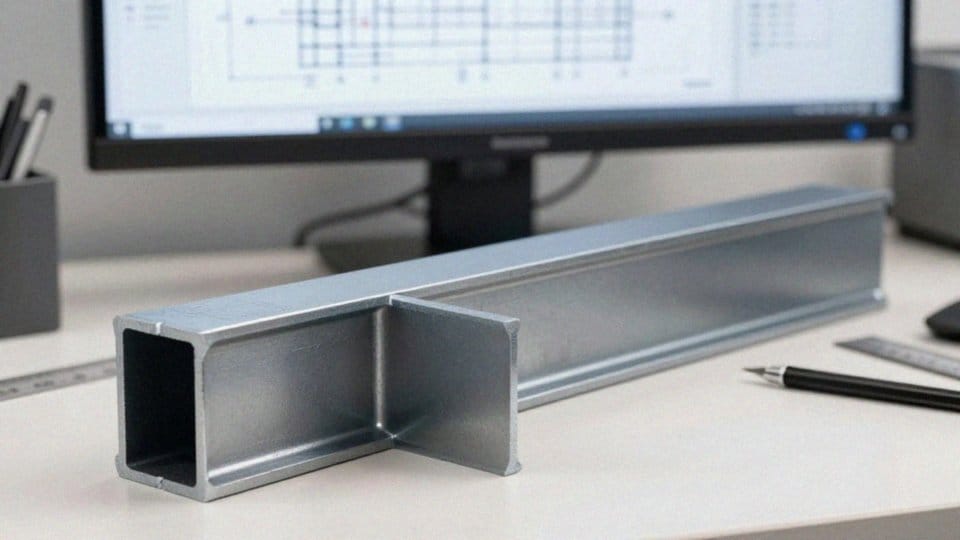

Jak ocenić wyboczenie i stabilność dwuteownika?
Weryfikacja stateczności dwuteownika to wieloetapowy proces, obejmujący analizę:
- wyboczenia globalnego,
- zwichrzenia,
- lokalnej utraty stabilności poszczególnych elementów przekroju.
Fundamentem obliczeń pozostaje klasyfikacja przekroju, przyjmująca wartości od 1 do 4, która rozstrzyga, czy w danym projekcie dopuszczalna jest analiza plastyczna, czy też musimy pozostać przy metodzie sprężystej. Kluczowym parametrem jest tu smukłość elementu, wyznaczana w oparciu o długość efektywną. Ta ostatnia zależy bezpośrednio od sposobu podparcia końców oraz momentu bezwładności belki. Jeśli mamy do czynienia z elementami ściskanymi osiowo, musimy wykluczyć wyboczenie Eulera. Wykorzystujemy do tego krzywe wyboczeniowe, które sprytnie uwzględniają rzeczywiste niedoskonałości geometryczne materiału oraz jego granicę plastyczności.
W przypadku belek o asymetrycznym podparciu sprawa się komplikuje, gdyż niezbędne staje się przeprowadzenie analizy wyboczenia giętno-skrętnego. Pamiętajmy, że bezpieczeństwo konstrukcji zależy również od odporności ścianek i półek na lokalne wyboczenie. Smukły środnik to niestety wyższe ryzyko utraty stateczności miejscowej, co bezpośrednio ogranicza nośność całego profilu. Gdy projektujemy konstrukcję o podwyższonym ryzyku, warto rozważyć użycie profili szerokopółkowych typu HEB. Oferują one znacznie większą sztywność poprzeczną niż standardowe belki IPE, dzięki czemu lepiej radzą sobie z naprężeniami ściskającymi i zginającymi.
Inżynierowie mają do dyspozycji kilka sprawdzonych sposobów na wzmocnienie konstrukcji:
- wprowadzenie stężeń poprzecznych,
- węzły usztywniające w punktach przyłożenia sił skupionych,
- zwiększenie wysokości przekroju.
Samo zwiększenie wysokości przekroju istotnie poprawia sztywność giętną. Dziś najczęściej sięgamy po metody normowe zgodne z EN 1993 lub zaawansowane obliczenia MES, które pozwalają precyzyjnie uwzględnić wpływ momentów zginających na współczynniki redukcyjne nośności. Prawidłowe wyznaczenie długości efektywnej pozostaje najważniejszym krokiem dla zapewnienia realnego bezpieczeństwa, szczególnie w przypadku skomplikowanych układów ramowych czy wysokich słupów.
Jak wybrać gatunek stali dla profilu stalowego?
Wybór właściwego gatunku stali to fundament bezpieczeństwa i trwałości każdej konstrukcji. Decyzja ta zawsze wynika z wnikliwej analizy:
- obciążeń,
- specyfiki pracy obiektu,
- planowanej technologii łączenia poszczególnych elementów.
W typowych projektach budowlanych prym wiedzie stal S235JR, ceniona za doskonałą spawalność i stabilną granicę plastyczności, co czyni ją sprawdzonym rozwiązaniem w standardowych warunkach. Jeśli jednak projekt wymaga przenoszenia większych sił, inżynierowie sięgają po stal S355, a szczególnie wariant S355J2+AR. Pozwala on na zwiększenie wytrzymałości całego układu bez konieczności nadmiernego zwiększania masy profili. Oznaczenie J2 gwarantuje wyższą odporność na uderzenia, natomiast symbol AR wskazuje na stan dostawy walcowanej na gorąco, co pozwala pominąć dodatkową obróbkę cieplną przed montażem.
W najbardziej ekstremalnych przypadkach stosuje się stale wyższych klas, jak S460, pamiętając jednak, że wysoka granica plastyczności wymusza rygorystyczne podejście do technologii spawania i kontroli naprężeń. Dbałość o odporność korozyjną jest równie istotna, zwłaszcza w wymagającym środowisku, gdzie niezbędne staje się użycie stali nierdzewnej lub sprawdzonych metod zabezpieczeń, takich jak cynkowanie ogniowe.
Każdy wybór musi być zgodny z europejską normą EN 10025, a w dokumentacji technicznej – zwłaszcza przy inwestycjach publicznych – nie może zabraknąć świadectwa odbioru 3.1, będącego gwarancją zgodności składu chemicznego i fizycznego dostarczonego materiału. Projektując konstrukcje, musimy brać pod uwagę nie tylko obliczenia statyczne, ale również łatwość spawania i dostępność rynkową konkretnych profili. Odpowiednie dopasowanie gatunku stali do charakterystyki dwuteownika nie tylko zapewnia optymalne parametry fizyczne, ale też skutecznie eliminuje zbędne marnotrawstwo materiału, gwarantując jednocześnie pełną zgodność z obowiązującymi przepisami budowlanymi.
