Czym jest podtrzymanie stropu?
Podpieranie stropu jest jednym z najważniejszych etapów prac konstrukcyjnych, bezpośrednio odpowiadającym za przenoszenie ciężaru budynku. Zadaniem tego procesu jest utrzymanie stabilności całego układu poprzez sprawne przekierowanie obciążeń z poziomego elementu konstrukcji na ściany nośne lub filary. W tym celu wykorzystuje się wytrzymałe stalowe belki oraz podciągi.
Inżynierowie najczęściej sięgają po wysoce sztywne profile, takie jak:
- dwuteowniki HEA,
- dwuteowniki HEB,
- profile IPE,
- profile IPN.
Wybór odpowiedniego materiału zawsze poprzedza wnikliwa analiza momentu zginającego oraz weryfikacja nośności elementów zgodnie z rygorystycznymi normami PN-EN 10025. Kluczowym czynnikiem jest tutaj nie tylko sztywność, ale również odporność na korozję, osiągana dzięki specjalistycznym zabezpieczeniom.
Zastosowanie belek HEB lub lżejszych profili IPE staje się niezbędne, gdy planowana jest przebudowa wnętrz lub wyburzanie ścian nośnych. Każda ingerencja w konstrukcję stropu musi zostać poprzedzona precyzyjnymi obliczeniami inżynierskimi. Aby uniknąć ryzyka katastrofy budowlanej, niezbędna jest ścisła współpraca z fachowcem posiadającym odpowiednie uprawnienia, który zagwarantuje bezpieczeństwo realizowanych prac.
Jak rozpoznać, że strop wymaga podtrzymania?
| Symptom | Wskazanie |
|---|---|
| Deformacja powierzchni podłogi | Konieczność wzmocnienia stropu |
| Rysy i pęknięcia | Potencjalna potrzeba wzmocnienia stropu |
| Zmiany funkcji pomieszczeń | Zwiększone obciążenia, wymagające wzmocnienia stropu |
Rzetelna ocena stanu technicznego stropu opiera się na wyłapaniu pięciu kluczowych sygnałów ostrzegawczych. Jeśli dostrzeżesz:
- rysy lub pęknięcia biegnące wzdłuż styków ze ścianami nośnymi, może to świadczyć o tym, że konstrukcja jest przeciążona,
- wyczuwalne ugięcia, objawiające się „pływającą” podłogą czy wyraźnym obniżeniem w środku przęsła, są już wyraźnym powodem do niepokoju.
Warto przy tym pamiętać, że odporność zależy od typu stropu. Cienkie płyty żelbetowe (rzędu 8–10 cm) oraz popularne stropy kanałowe czy żerańskie wykazują mniejszą tolerancję na zmiany sposobu użytkowania wnętrz i związane z nimi dodatkowe ciężary. Pamiętaj, że diagnostyka to naczynia połączone – wymaga również rzutu oka na fundamenty oraz układ elementów nośnych całego obiektu.
Jako właściciel nieruchomości powinieneś zachować czujność: reaguj na wszelkie odgłosy pracy stropu, obserwuj, czy konstrukcja się przemieszcza i czy stal zbrojeniowa nie zaczyna korodować. W sytuacji, gdy strop wyraźnie traci sztywność, każdy pomysł na aranżację zwiększającą obciążenia musi zostać zatwierdzony przez fachowca z odpowiednimi uprawnieniami. Wczesna weryfikacja nośności i wykluczenie ukrytych wad to jedyny sposób, by uniknąć kosztownych awarii podczas modernizacji. Systematyczne przeglądy pozwalają wyłapać problemy w zarodku, zanim staną się zagrożeniem dla bezpieczeństwa domowników.
Jak nieniszcząco ocenić stan techniczny stropu?
Diagnostyka przy pomocy metod nieniszczących to skuteczny sposób na precyzyjne sprawdzenie kondycji betonu bez ingerencji w jego strukturę. Użycie specjalistycznych skanerów pozwala nam szybko zlokalizować zbrojenie, określając przy tym średnicę oraz głębokość osadzenia prętów. Z kolei georadary doskonale radzą sobie z wykrywaniem ukrytych wewnątrz pustek, rozwarstwień czy odspojonych fragmentów nadbetonu.
Kompleksowe podejście do badań obejmuje również:
- defektoskopię ultradźwiękową, która bezbłędnie wyłapuje wszelkie nieciągłości oraz słabsze punkty materiału,
- termowizję, będącą niezastąpionym narzędziem w walce z wilgocią, która stanowi bezpośrednie zagrożenie dla zbrojenia.
Sprawdzając stan techniczny stropów, polegamy zarówno na pomiarach punktowych, jak i profilowych, co daje pełny obraz ewentualnych ugięć i pozwala ocenić, czy obiekt wciąż spełnia swoje funkcje użytkowe. Dopełnieniem procesu jest analiza rys oraz badania korozyjne, których wyniki stają się fundamentem dla dalszych, zaawansowanych obliczeń. Ostateczna interpretacja danych, przeprowadzana przez doświadczonego inżyniera, wskazuje właściwą drogę działania – czy to poprzez wykonanie punktowych napraw, wdrożenie stałego monitoringu, czy też konkretne wzmocnienie całej konstrukcji.
Jak obliczyć nośność podtrzymania stropu?
Obliczanie nośności stropu to proces podzielony na cztery kluczowe fazy. Zaczynamy od inwentaryzacji budynku, podczas której ustalamy rodzaj konstrukcji oraz jej dokładną rozpiętość. Następnie musimy oszacować obciążenia stałe, uwzględniając:
- ciężar własny elementów,
- wszelkie warstwy posadzkowe,
- przewidywane obciążenia użytkowe wynikające z projektu.
Kolejnym etapem jest wyznaczenie sił wewnętrznych. Inżynier skupia się tutaj na analizie momentów zginających oraz sił poprzecznych generowanych przez nowe wsparcie. To właśnie na tym fundamencie dobieramy konkretne profile stalowe – najczęściej są to belki typu HEB, np. HEB100 lub HEB120, których wybór zależy od wymaganej nośności oraz wytrzymałości stali zgodnej z wymaganiami normy PN-EN 10025. Weryfikacja projektu skupia się na sprawdzeniu stanów granicznych konstrukcji. Kluczowe jest tutaj zapewnienie odpowiedniej sztywności przekroju, co chroni przed nadmiernymi ugięciami, a także zadbanie o stateczność układu podparcia oraz precyzyjne zakotwienie dwuteownika w elementach nośnych. Analizując całość, bierzemy również pod uwagę obecność nadbetonów czy dodatkowego zbrojenia, gdyż mogą one istotnie wpływać na rozkład obciążeń. Ostateczne wyliczenia dają pewność, że nowo dobrane elementy bezpiecznie przejmą przenoszone siły, nie wpływając negatywnie na integralność sąsiednich podciągów czy innych części nośnych budynku.

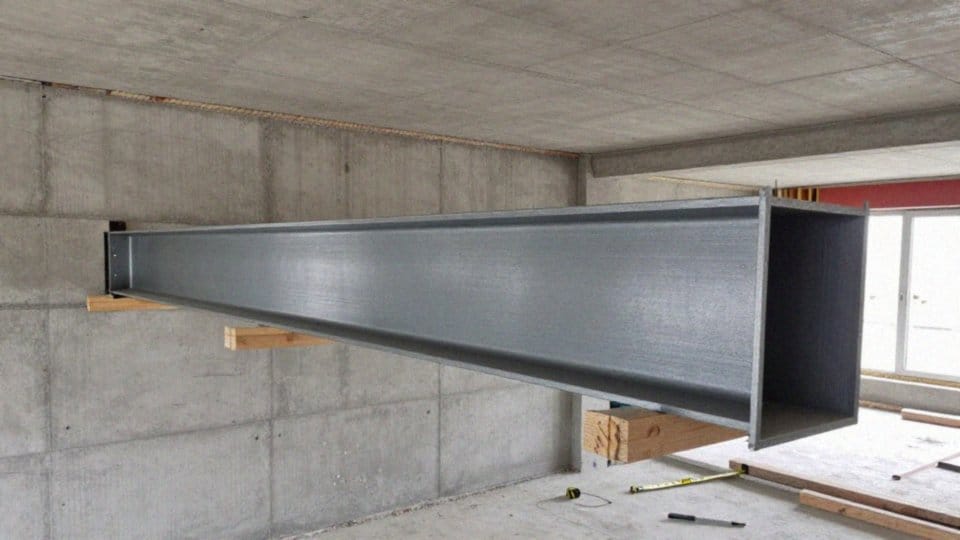

Jak dobrać i zamontować dwuteownik do podtrzymania stropu?
| Cecha/Kryterium | Opis/Zastosowanie |
|---|---|
| Kształt przekroju | Litera 'H' lub 'I' zapewnia wysoką wytrzymałość |
| Wytrzymałość | Wysoka na zginanie i ściskanie |
| Zastosowanie konstrukcyjne | Podpieranie stropów |
| Kryterium wyboru | Nośność (obciążenie stropu) |
| Długość | Musi odpowiadać rozpiętości stropu |
Dobór i montaż dwuteownika to proces, który zawsze zaczyna się od wnikliwej analizy parametrów technicznych. Kluczowe znaczenie ma tu:
- rozpiętość stropu,
- przewidywane obciążenia wyrażane w kN/m².
Wybór konkretnego profilu – czy to lżejszego IPE, klasycznego IPN 400, czy masywnych wariantów HEA i HEB – musi wynikać z precyzyjnych obliczeń momentów zginających, z uwzględnieniem dopuszczalnych ugięć oraz ograniczeń wysokości danego pomieszczenia. Aby połączenie było trwałe i bezpieczne, belka musi zostać starannie wypoziomowana, a następnie solidnie zakotwiona do fundamentów lub ścian nośnych. Do tego celu niezawodnie sprawdzają się:
- kotwy chemiczne,
- stalowe płytki,
- które efektywnie przenoszą obciążenia na całą konstrukcję budynku.
Podczas instalacji często trzeba posiłkować się tymczasowymi podporami, które odciążają strop na czas montażu profilu docelowego. O czym warto pamiętać? Punkty styku z betonem muszą przylegać idealnie. Pamiętaj, że popularna pianka montażowa w żadnym wypadku nie zastąpi właściwego podparcia i nie podniesie nośności układu. Wszelkie wolne przestrzenie powinny być wypełnione preparatami konstrukcyjnymi ściśle wedle projektu.
Po zakończeniu prac montażowych profile wymagają nałożenia warstwy antykorozyjnej, a estetyczne wykończenie najczęściej realizuje się poprzez zabudowę płytami gipsowo-kartonowymi, co pozwala również na montaż sufitu podwieszanego. Cały ten proces warto skonsultować ze specjalistą. Tylko weryfikacja normatywna i rzetelne obliczenia inżynierskie gwarantują, że wybrane rozwiązanie zapewni zarówno pełną stabilność, jak i założony komfort użytkowania.
Czy belki HEB wzmocnią żelbetowy strop?
Stalowe belki typu HEB stanowią niezwykle solidne wsparcie przy modernizacji stropów żelbetowych. Ich wysoka sztywność, wynikająca z przemyślanego rozkładu masy, pozwala na efektywne przejmowanie sił ściskających oraz momentów zginających, co gwarantuje bezpieczne rozproszenie obciążeń w całej strukturze.
W codziennej praktyce inżynierskiej najczęściej stosuje się profile HEB100 lub HEB120, montując je jako podciągi bezpośrednio pod konstrukcją. Tego typu wzmocnienia okazują się niezbędne szczególnie podczas:
- usuwania ścian nośnych,
- wykonywania nowych przebić,
- tworzenia nadbetonu zespolonego ze stalą.
Kluczem do sukcesu jest tu jednak nie tylko precyzja obliczeń, ale przede wszystkim rzetelne wykonawstwo połączeń. Zanim przystąpimy do prac, musimy dokładnie zbadać obecny stan zbrojenia i jakości betonu. Pamiętajmy, że belka musi ściśle przylegać do podłoża – stosowanie w tym celu pianki montażowej to poważny błąd, gdyż materiał ten nie przenosi obciążeń.
Jeśli obawiamy się o estetykę czy wysokość pomieszczenia, zawsze możemy ukryć stalowe elementy za sufitem podwieszanym lub odpowiednią obudową. Każda taka ingerencja w konstrukcję wymaga wykonania zabezpieczeń antykorozyjnych oraz dokładnej weryfikacji ugięć stropu. Dodatkową stabilność systemu możemy uzyskać poprzez wprowadzenie kotew lub dodatkowego zbrojenia. Zawsze jednak pamiętajmy, że wszelkie modyfikacje muszą zostać zatwierdzone przez uprawnionego inżyniera, aby mieć pewność, że budynek pozostanie bezpieczny nawet przy zmiennym natężeniu użytkowania.
