Dwuteownik: co to jest i jak wygląda?
Dwuteownik to stalowy element konstrukcyjny, którego przekrój poprzeczny przywodzi na myśl litery I lub H. Jego budowa opiera się na trzech kluczowych elementach: pionowym środniku oraz dwóch poziomych stopkach, nazywanych również półkami. To właśnie specyficzna geometria profilu w głównej mierze odpowiada za jego imponującą wytrzymałość.
W praktyce inżynierskiej spotykamy różne typy tych kształtowników:
- klasyczne wersje, jak profil IPN, charakteryzujące się pochyłymi powierzchniami półek,
- warianty równoległościenne, takie jak popularne IPE, stawiające na prostopadłe połączenie z korpusem,
- profile szerokostopowe, oznaczone symbolami HEA, HEB czy HEM, w których półki są znacznie rozłożyste w stosunku do wysokości elementu.
Większość z nich powstaje w procesie walcowania na gorąco, w trakcie którego stalowe kęsy poddawane są intensywnej obróbce plastycznej, choć stosuje się również techniki spawalnicze. Standardowe serie obejmują wymiary od 80 mm do nawet 1000 mm, co pozwala projektantom precyzyjnie dopasować przekrój do wymagań nośnych danej konstrukcji.
Każdy profil posiada unikalną charakterystykę, wyrażoną poprzez:
- pole przekroju,
- masę jednostkową,
- parametry techniczne takie jak moment bezwładności Ix czy wskaźnik wytrzymałości Wx.
Dzięki wykorzystaniu różnych gatunków stali, od powszechnego S235JR po bardziej wytrzymały S355J2, dwuteowniki zapewniają wymaganą trwałość i odporność na obciążenia w nowoczesnym budownictwie.
Do czego stosuje się dwuteowniki w budownictwie?
Bez dwuteowników współczesna inżynieria i budownictwo praktycznie nie mogłyby istnieć. Te wszechstronne elementy stanowią fundament stabilności oraz bezpieczeństwa niemal każdej większej konstrukcji. W budownictwie wielokondygnacyjnym pełnią rolę kluczowych belek stropowych i słupów nośnych, przejmując na siebie ciężar całych budynków. Z kolei w architekturze przemysłowej profile te pozwalają tworzyć rozległe hale o otwartym planie, łącząc przy tym niezwykłą trwałość z efektywnym wykorzystaniem przestrzeni.
W inżynierii lądowej, szczególnie przy wznoszeniu mostów czy wiaduktów, dwuteowniki sprawdzają się jako główne dźwigary. Ich przewaga tkwi w doskonałym stosunku nośności do masy, co doceniają także projektanci infrastruktury drogowej czy górniczej, stosując je chociażby jako wzmocnienia obudów szybów.
Dobór konkretnego profilu zawsze wynika z precyzyjnych obliczeń projektowych oraz przewidywanych obciążeń, którym konstrukcja będzie musiała sprostać. Wykorzystanie sprawdzonych gatunków stali, takich jak S235 czy S355, gwarantuje odporność na siły ścinające oraz naprężenia zginające. Co więcej, dzięki możliwościom obróbki – od cięcia tlenowego po spawanie i hartowanie – każdy profil typu H lub I można idealnie dostosować do wymagań konkretnej inwestycji. To właśnie ta elastyczność w połączeniu z odpowiednim doborem materiału sprawia, że gotowe obiekty zachowują swoje właściwości konstrukcyjne przez długie lata intensywnej eksploatacji.
Który dwuteownik wybrać: IPE czy HEB?
Wybór między dwuteownikiem typu IPE a HEB to przede wszystkim kwestia dopasowania parametrów do konkretnych wymagań konstrukcyjnych. Profil IPE, wyróżniający się równoległymi półkami i smuklejszym środnikiem, oferuje doskonały stosunek wagi do nośności podczas zginania. Z tego powodu świetnie sprawdza się w:
- belkach stropowych,
- płatwiach dachowych,
- dźwigarach o umiarkowanej rozpiętości,
- gdzie liczy się optymalne wykorzystanie surowca.
Kiedy jednak projekt wymaga:
- wysokiej sztywności,
- odporności na wyboczenie,
- zdolności do przenoszenia znacznych sił ściskających,
lepiej sięgnąć po dwuteowniki HEB. Ich masywna konstrukcja z grubymi półkami czyni je niezastąpionymi w:
- słupach budynków wielopiętrowych,
- głównych ramach nośnych.
W zestawieniu z lżejszymi profilami typu HEA, warianty HEB zapewniają wyraźnie większą stabilność konstrukcji. Ostateczna decyzja projektanta opiera się na analizie:
- momentów zginających,
- dopuszczalnego ugięcia,
- specyfiki montażu.
Kluczowe okazują się tu dane geometryczne Ix oraz Wx, wyszczególnione w normach PN-EN, które pozwalają zweryfikować dopasowanie profilu z uwzględnieniem klasy stali, takiej jak S235 czy S355. Jeśli priorytetem jest redukcja ciężaru, inżynierowie zazwyczaj wybierają IPE, natomiast tam, gdzie niezbędna jest sztywność przy dużym obciążeniu pionowym, standardem pozostają dwuteowniki HEB.
Jakie normy i wymiary mają dwuteowniki?
Wymiary dwuteowników podlegają ścisłym wymogom europejskim, wśród których kluczową rolę odgrywa norma PN-EN 10034. Określa ona dopuszczalne tolerancje wymiarowe oraz kształt dla profili walcowanych na gorąco. W inżynierii równie istotne jest stosowanie wytycznych PN-EN 10024:1998 w przypadku profili IPN oraz standardu EN 10365, który porządkuje oznaczenia i wymiary popularnych serii takich jak:
- IPE,
- HEA,
- HEB,
- HEM,
- HEC.
Szczegółowe dane techniczne, obejmujące pole przekroju, masę, momenty bezwładności oraz wskaźniki wytrzymałości, znajdziemy w katalogach producentów. Przykładowo, popularne dwuteowniki IPE występują w szerokiej palecie wysokości, zaczynając od 80 mm, przy czym grubości półek i środników dla każdego rozmiaru są precyzyjnie zdefiniowane. Z kolei serie szerokostopowe HEA i HEB, zgodne z normami DIN 1025-2 oraz DIN 1025-3, wyróżniają się masywniejszymi stopkami, co bezpośrednio przekłada się na wyższą sztywność konstrukcji. Wyroby te trafiają na plac budowy w wiązkach o masie od 1,1 do 5,3 tony, zaś kontrola ich długości oraz prostoliniowości przebiega zgodnie z rygorystycznymi procedurami zapisanymi w PN-EN 10306:2004 i EN 10163-3. Każda partia produktu musi posiadać atest potwierdzający zgodność z normą EN 10025-2, co stanowi gwarancję właściwości stali w gatunkach S235JR czy S355J2. Warto pamiętać, że przy projektach międzynarodowych nierzadko spotyka się specyfikacje ukraińskie, takie jak GOST czy DSTU, które wprowadzają własne wytyczne. Dlatego przed przystąpieniem do realizacji kluczowe jest upewnienie się, czy wybrany materiał posiada certyfikaty wymagane przez konkretną inwestycję.
Jak przekrój poprzeczny wpływa na nośność dwuteownika?
Wydajność mechaniczna dwuteownika wynika bezpośrednio z tego, jak jego przekrój poprzeczny układa się względem osi obojętnej. Inwestując w wyższy środnik oraz szersze półki, automatycznie podnosimy moment bezwładności i wskaźnik wytrzymałości, co realnie wzmacnia opór konstrukcji przeciwko zginaniu. Wysokie profile świetnie radzą sobie z pionowym obciążeniem, skutecznie ograniczając niepożądane ugięcia.
Z kolei odpowiednia grubość środnika decyduje o tym, jak dobrze element znosi siły ścinające, wpływając bezpośrednio na bezpieczeństwo całej budowli. Sięgając po szerokopółkowe profile typu HEB, zwiększamy promień bezwładności, co stanowi doskonałą ochronę przed wyboczeniem pod wpływem ściskania.
Równoległe krawędzie półek w standardach IPE czy HE nie tylko poprawiają stabilność lokalną, ale też znacząco ułatwiają montaż i łączenie poszczególnych modułów. Wybierając konkretny wariant, musimy jednak pamiętać o ścisłej współpracy geometrii z parametrami materiałowymi.
Różnica między stalami S235 a S355 leży głównie w granicy plastyczności, co determinuje ostateczną nośność zginanego profilu. Inżynierskie podejście wymaga więc sprawdzania nie tylko wytrzymałości ogólnej, ale także miejscowej stabilności półek. Dzięki przemyślanej optymalizacji jesteśmy w stanie zachować pełne bezpieczeństwo projektu, jednocześnie zauważalnie zmniejszając jego wagę.
Jak obliczyć nośność i moment zginający dwuteownika?
Obliczenia nośności i momentu zginającego dla profili stalowych prowadzi się zgodnie z wytycznymi Eurokodu 3 (EN 1993). Kluczowe dla tego procesu jest uwzględnienie parametrów materiałowych, jak granica plastyczności fyk, oraz danych geometrycznych odcinka – pola przekroju A czy wskaźnika wytrzymałości Wx. Podstawowa nośność na zginanie wyznaczana jest wzorem M_rd = Wx * f_y / gamma_M0, gdzie f_y oznacza obliczeniową granicę plastyczności.
Dla popularnych gatunków stali parametry te wynoszą odpowiednio:
- 235 MPa dla S235,
- 355 MPa dla S355,
- rzeczywisty moment zginający M w żadnym wypadku nie może przekroczyć tej wartości.
Przy dużych obciążeniach punktowych równie istotna jest weryfikacja nośności na ścięcie V_rd. Bezpieczeństwo konstrukcji wymaga jednak szerszego spojrzenia, obejmującego analizę wyboczenia globalnego i lokalnego. Projektanci stosują tu długość wyboczeniową oraz promień gyracji, aby wyliczyć współczynnik redukcyjny chi. Jego zadaniem jest korekta dopuszczalnych naprężeń zginających w ściskanych elementach, co skutecznie chroni przed nagłą utratą stateczności.
Aby zapewnić właściwy dobór profilu, specjaliści korzystają z katalogowych wartości Ix oraz Wx. Ostatnim etapem projektowania jest kontrola stanów granicznych użytkowania, czyli sprawdzenie, czy rzeczywiste ugięcia belki mieszczą się w normowych granicach. Współczesne oprogramowanie inżynierskie pozwala precyzyjnie uwzględnić wpływ sił poprzecznych i osiowych na odkształcenia. Cały proces zamyka certyfikacja materiałów – atesty dla stali S235 czy S355 stanowią ostateczne potwierdzenie, że przyjęta metodyka skutecznie zapewnia trwałość całej budowli.

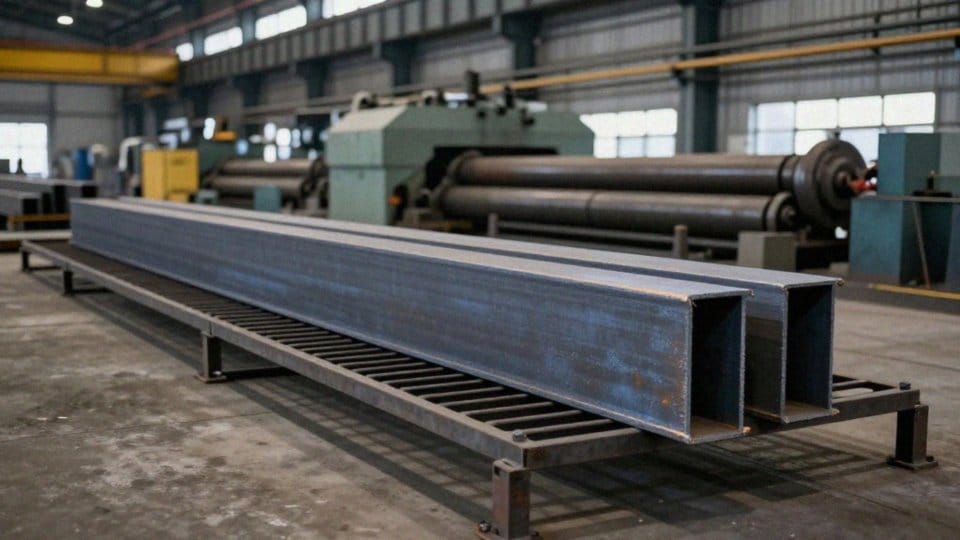

Jak przebiega walcowanie i obróbka dwuteowników?
Wytwarzanie dwuteowników to skomplikowany proces walcowania na gorąco, w trakcie którego stalowe kęsy zyskują swoją docelową formę. Wszystko zaczyna się od rozgrzania wsadu do bardzo wysokich temperatur, co nadaje surowcowi niezbędną plastyczność. Kolejny etap to przejście materiału przez serię walców, które sukcesywnie formują środkik oraz półki kształtownika. Gdy profil osiągnie już właściwy kształt, poddaje się go kontrolowanemu studzeniu, prostowaniu i cięciu na konkretne odcinki.
Jakość jest tu absolutnym priorytetem, dlatego na każdym kroku przeprowadzamy rygorystyczne testy. Sprawdzamy nie tylko tolerancje wymiarowe – zgodnie z rygorystyczną normą PN-EN 10034 – ale także parametry mechaniczne, co zawsze potwierdzamy oficjalnymi atestami.
Nowoczesne systemy ERP pozwalają nam na szeroką personalizację zamówień, obsługując nawet najbardziej nietypowe zlecenia dotyczące specjalistycznych gatunków stali, takich jak:
- S235JR,
- S355J2.
W zakresie wykończenia oferujemy pełen wachlarz usług:
- precyzyjne cięcie laserowe i tlenowe,
- wiercenie otworów montażowych,
- zaawansowane techniki spawalnicze, w tym innowacyjne spawanie laserowe.
Aby zadbać o trwałość konstrukcji, stosujemy też obróbkę cieplną oraz skuteczne zabezpieczenia antykorozyjne, takie jak:
- cynkowanie,
- malowanie.
Gotowe elementy są starannie pakowane w wiązki, etykietowane i przygotowywane do transportu. Dzięki coraz szerszej automatyzacji oraz precyzyjnym metodom łączenia elementów, dostarczamy produkty o niezmiennie wysokich parametrach technicznych. Każda dostawa z hurtowni zaopatrzona jest w pełną dokumentację, co daje naszym klientom gwarancję zgodności ze wszystkimi wymaganiami konkretnego projektu budowlanego.
