Co to jest strop z dwuteownika?
| Typ dwuteownika | Charakterystyka | Typowe zastosowanie |
|---|---|---|
| Dwuteownik IPE | Lekki profil | Lżejsze konstrukcje, budynki mieszkalne |
| Dwuteownik HEA | Profil o szerszych półkach | Konstrukcje wymagające większej sztywności i wytrzymałości |
| Dwuteownik HEB | Masywniejszy niż HEA | Konstrukcje bez kompromisu co do wytrzymałości |
| Dwuteownik HEM | Duża masa i nośność | Konstrukcje o ekstremalnych wymaganiach wytrzymałościowych |
Strop z dwuteownika opiera się na wykorzystaniu stalowych profili o charakterystycznym przekroju przypominającym litery I lub H. W praktyce najczęściej sięga się po rozwiązania typu:
- IPE,
- IPN,
- HEA,
- HEB,
- HEM.
Stalowe belki pełnią tu funkcję szkieletu przenoszącego ciężar płyty stropowej, wylewki oraz wszelkich warstw wykończeniowych bezpośrednio na fundamenty lub elementy wsporcze, takie jak ściany i słupy. Dzięki wysokiemu momentowi bezwładności przekroju, konstrukcja zachowuje imponującą sztywność nawet przy znacznych rozpiętościach. Rozwiązanie to stanowi solidny fundament dla systemów hybrydowych, w których metalowe profile ściśle współpracują z blachą ryflowaną, płytami OSB czy betonem, tworząc wyjątkowo wytrzymałe zespolenie. Wybór stali zamiast klasycznej belki żelbetowej pozwala nie tylko podnieść nośność stropu, ale również znacząco zmniejszyć jego masę własną. Kluczem do sukcesu jest jednak profesjonalny montaż, który obejmuje zarówno nałożenie powłok antykorozyjnych, jak i precyzyjne zakotwienie belek w murze lub na punktach podporowych.
Kiedy warto zastosować strop z dwuteownika?
Wybór konstrukcji stalowych z dwuteowników to strzał w dziesiątkę, zwłaszcza gdy kluczowa jest spora nośność przy niewielkiej grubości stropu. Wykorzystanie profili IPE, HEA, HEB czy HEM pozwala inżynierom uzyskać imponujące rozpiętości bez konieczności stawiania gęstej siatki słupów. Rozwiązanie to sprawdza się w konkretnych przypadkach.
Podczas adaptacji poddaszy, dzięki niskiej wadze elementów, wzmocnimy strop bez zbędnego obciążania fundamentów. Z kolei stalowe podciągi pozwalają wyburzyć ściany nośne, co skutecznie otwiera przestrzeń i łączy pomieszczenia. W garażach stalowe belki bez trudu przenoszą wymagane obciążenia użytkowe rzędu 200 kg/m2.
Co więcej, dwuteowniki doskonale sprawdzają się jako nadproża przy dużych otworach budowlanych, bezbłędnie przejmując ciężar kondygnacji powyżej. Nie bez znaczenia jest też tempo prac – prefabrykowane profile montuje się znacznie szybciej niż tradycyjne belki żelbetowe wylewane na budowie.
Opłacalność całej inwestycji zawsze zależy od specyfiki projektu. O ile lżejsze profile IPE świetnie spisują się w typowym budownictwie jednorodzinnym, o tyle serie HEA, HEB czy HEM wybiera się tam, gdzie konstrukcja musi podołać znacznie większym wyzwaniom wytrzymałościowym. Każda decyzja o użyciu stali musi zostać poprzedzona konsultacją z konstruktorem. Tylko fachowa analiza rozkładu sił oraz punktów podparcia daje pewność, że budynek spełni wszystkie rygorystyczne normy bezpieczeństwa.
Jak dobrać przekrój dwuteownika do obciążeń?
| Kryterium | Opis | Wpływ na dobór |
|---|---|---|
| Obciążenie stropu | Masa własna stropu i obciążenia użytkowe | Decyduje o nośności i wymaganej wytrzymałości |
| Rozpiętość stropu | Długość, na jakiej dwuteownik będzie podparty | Większa rozpiętość wymaga większej sztywności profilu |
| Moment bezwładności | Właściwość geometryczna przekroju | Wybór profilu z tabel katalogowych |
| Dopuszczalne naprężenia stali | Maksymalne naprężenia, jakie stal może wytrzymać | Wybór profilu z tabel katalogowych |
| Specyfika konstrukcji | Rodzaj budynku i jego przeznaczenie | Wpływa na wybór typu dwuteownika (np. IPE, HEA, HEB) |
Wybór odpowiedniego profilu konstrukcyjnego to złożone zadanie, które zaczyna się od precyzyjnego oszacowania wszystkich obciążeń – zarówno ciężaru własnego elementów, jak i przewidywanego użytkowania. Kluczowym krokiem jest tutaj poprawne ustalenie schematu statycznego, co pozwala określić sposób podparcia belki oraz jej rzeczywistą rozpiętość.
Dzięki analizie momentów zginających i sił tnących inżynier może sięgnąć do katalogów i wytypować stal o optymalnych parametrach wytrzymałościowych. Sam proces selekcji opiera się na dwóch filarach:
- nośności,
- sztywności.
To właśnie moment bezwładności determinuje stopień ugięcia stropu, który musi pozostawać w granicach wyznaczonych przez rygorystyczne normy Eurokodu. Gdy projekt wymaga pokonania dużych rozpiętości lub przeniesienia znacznych ciężarów, sięgamy po masywniejsze profile typu:
- HEA,
- HEB,
- HEM.
Z kolei w typowym budownictwie jednorodzinnym zazwyczaj w zupełności wystarczają lekkie i ekonomiczne profile IPE. Projektant nie może zapominać o sprawdzeniu stabilności wyboczeniowej oraz ewentualnym zaprojektowaniu żeber usztywniających w miejscach, gdzie belki stykają się z podporami.
Warto pamiętać, że przy dużych elementach, takich jak IPN 400 i większe, spora masa własna bywa wyzwaniem logistycznym na placu budowy. Ostateczna decyzja zawsze należy do uprawnionego specjalisty, gdyż tylko jego weryfikacja gwarantuje, że konstrukcja bezpiecznie przekaże wszystkie oddziaływania na fundamenty i resztę budynku.

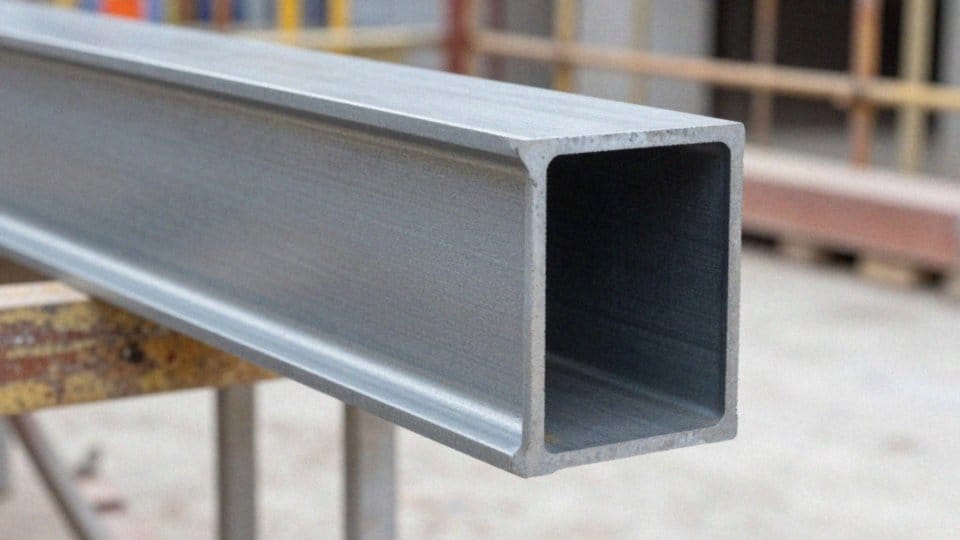

Jak obliczyć nośność i ugięcie dwuteownika?
Precyzyjne określenie nośności i ugięć stropu to fundament bezpiecznego projektowania, wymagający biegłości w zasadach mechaniki budowli. Wszystko zaczyna się od rzetelnego zestawienia obciążeń:
- stałych, wynikających z masy własnej konstrukcji i wylewek,
- zmiennych, określanych jako standardowe obciążenia użytkowe.
Na tej podstawie ustala się schemat statyczny, wyznaczając reakcje podporowe, siły tnące oraz kluczowe wartości momentów zginających. Weryfikacja bezpieczeństwa opiera się na sprawdzeniu, czy naprężenia w elementach nie przekraczają dopuszczalnych norm dla zastosowanej klasy stali. W tej układance moment bezwładności profilu gra decydującą rolę dla sztywności całego układu.
Aby sprawdzić ugięcie belki, korzysta się z klasycznych wzorów uwzględniających moduł sprężystości materiału. Wynik końcowy musi mieścić się w rygorystycznych granicach, zazwyczaj L/250 lub L/350, co bezpośrednio determinuje komfort użytkowania podłogi. Projektant nie może jednak poprzestać na samych wymiarach profili. Równie ważne jest zweryfikowanie wytrzymałości na ścinanie oraz zadbanie o odpowiednie zakotwienie i jakość połączeń.
Jeśli mamy do czynienia z modernizacją, dąży się do pełnej współpracy stali z wylewką, co skutecznie minimalizuje ryzyko uciążliwych drgań czy nieestetycznych pęknięć. Z uwagi na zawiłości normatywne oraz wpływ czynników takich jak dylatacje czy wahania temperatury, pełną odpowiedzialność za te obliczenia powinien zawsze brać na siebie uprawniony inżynier. Tylko w rękach specjalisty matematyka zamienia się w rzeczywistą gwarancję trwałości całej konstrukcji.
Na co zwrócić uwagę przy montażu i kotwieniu dwuteownika?
Prawidłowy montaż konstrukcji stalowej to fundament trwałości każdego budynku. Kluczem do sukcesu jest tu poprawne podparcie belek, które muszą spoczywać wyłącznie na elementach konstrukcyjnych, takich jak:
- słupy,
- ściany nośne.
Absolutnie nie wolno opierać ich bezpośrednio na stropach, gdyż siły muszą być bezpiecznie przekazywane bezpośrednio na fundamenty. Dobór właściwych łączników – kotew mechanicznych lub chemicznych – zależy od specyfiki podłoża, czy to:
- betonu,
- cegły.
Precyzyjne wypoziomowanie profili pozwala uniknąć powstawania groźnych naprężeń wewnętrznych, dlatego podczas prac niezbędne jest stosowanie solidnych podpór tymczasowych. Ze względu na dużą masę przekrojów typu HEB, wykorzystanie profesjonalnego sprzętu dźwigowego staje się zazwyczaj koniecznością. Gdy przychodzi czas na łączenie belek z płytą stropową, stosuje się zazwyczaj połączenia śrubowe w odstępach metrowych. Niekiedy inżynierowie decydują się na użycie obejm typu U, które mogą pełnić funkcję skutecznego podciągu.
Całość prac musi odbywać się zgodnie z projektem pod czujnym okiem kierownika budowy. Ostatnim etapem jest drobiazgowa kontrola osiowości oraz siły dokręcenia wszystkich łączników. Zaniedbania na etapie kotwienia bywają zgubne – mogą skutkować ugięciami konstrukcji, pęknięciami wylewek czy uciążliwymi drganiami stropu, co znacząco obniża standard techniczny obiektu. Aby ustabilizować cały układ, wymagany jest też staranny montaż poszycia z płyt OSB lub blachy ryflowanej. Pamiętajmy również o zachowaniu ciągłości zabezpieczeń antykorozyjnych na każdym łączeniu, co pozwoli cieszyć się solidnością konstrukcji przez długie lata.
Jak wzmocnić istniejący strop dwuteownikiem?
Wzmocnienie konstrukcji stropu zawsze zaczyna się od wnikliwej diagnostyki technicznej. Doświadczony inżynier sprawdza wówczas stan budynku, oceniając:
- skalę pęknięć,
- precyzyjnie mierząc ugięcia,
- monitorując stopień korozji zbrojenia.
Na tym etapie kluczowe jest zaprojektowanie odpowiedniego wsparcia, dlatego wybiera się wytrzymałe profile stalowe, takie jak IPN 400 czy HEB 220, które posłużą jako solidne podciągi. Sposób montażu dwuteowników zależy od tego, jak mają one współpracować z istniejącym układem. Najpowszechniejszą praktyką jest podwieszanie stalowych belek bezpośrednio pod stropem, z użyciem kotew rozmieszczonych co metr. W sytuacjach wymagających większej sztywności stosuje się specjalne obejmy typu U, które stabilnie osadza się w ścianach nośnych. Niezbędnym wymogiem jest zapewnienie nowym elementom stałego punktu oparcia na pionowych konstrukcjach budynku.
Aby dodatkowo wygasić drgania i wyraźnie podnieść nośność, fachowcy decydują się często na wylewkę współpracującą, którą łączy się ze stalą za pomocą punktowych zakotwień. Jeśli użytkownikom zależy na estetycznym wykończeniu, przestrzeń tę można sprawnie zakryć:
- płytami OSB,
- podwieszanym sufitem z gipsu.
Warto pamiętać, że dobór niskich, szerokostopowych profili pozwala zachować pożądaną wysokość pomieszczeń. Cały proces zamyka obowiązkowa kontrola osiowości oraz pomiar ugięć, co stanowi ostateczne potwierdzenie bezpieczeństwa wykonanej modernizacji.
Jak zabezpieczyć strop z dwuteownika przed korozją?
Skuteczne zabezpieczenie stali przed korozją to fundament trwałości każdej konstrukcji. Wszystko zaczyna się od porządnego przygotowania podłoża, czyli usunięcia rdzy, tłuszczu oraz wszelkich zanieczyszczeń, zazwyczaj poprzez piaskowanie lub dokładne szlifowanie. Złotym standardem w branży pozostaje cynkowanie ogniowe, które tworzy niezwykle odporną barierę metaliczną. Jeśli warunki eksploatacji są mniej surowe, sprawdzają się systemy wielowarstwowe, bazujące na gruntowaniu i malowaniu epoksydowym.
Warto pamiętać, że newralgiczne punkty – jak:
- spawy,
- śruby,
- otwory,
wymagają zawsze nałożenia wzmocnionej warstwy ochronnej. Szczególną uwagę należy zwrócić na miejsca styku stali z wilgotnym betonem. W takich sytuacjach stosuje się przekładki bitumiczne lub dedykowane materiały izolacyjne, które skutecznie odcinają drogę wilgoci. Równie istotna jest cyrkulacja powietrza w przestrzeniach stropowych, bo to właśnie odpowiednia wentylacja zapobiega uciążliwej kondensacji pary wodnej.
W obiektach o wyższych restrykcjach bezpieczeństwa o odporność ogniową dbamy za pomocą:
- farb pęczniejących,
- płyt ogniochronnych.
Pamiętajmy też, że nawet najlepsze zabezpieczenia wymagają uwagi. Regularne przeglądy powłok, szybkie usuwanie usterek mechanicznych oraz dbałość o połączenia śrubowe to podstawa długowieczności konstrukcji. Przy bardziej złożonych projektach zawsze warto zasięgnąć rady eksperta, który pomoże dopasować metodę ochrony do specyficznego środowiska. Przemyślana strategia antykorozyjna to nie tylko gwarancja bezpieczeństwa, ale przede wszystkim sposób na uniknięcie kosztownych remontów w przyszłości.
