Jak narysować garaż krok po kroku?
Projektowanie garażu wolnostojącego to proces, który rozpoczyna się od wyboru samej technologii wykonania – możesz postawić na:
- trwałą konstrukcję murowaną,
- naturalne drewno,
- ekonomiczną blachę ocynkowaną.
Zanim jednak chwycisz za ołówek, koniecznie zajrzyj do Miejscowego Planu Zagospodarowania Przestrzennego. Ten dokument precyzuje, w jakim miejscu działki może stanąć budynek, jakie zachować odległości od jej granic oraz jak wysoki powinien być obiekt, aby wpisywał się w lokalny krajobraz.
Kolejnym etapem jest ustalenie gabarytów. Typowy „blaszak” czy garaż dla jednego auta zazwyczaj mierzy 3×5 metrów, natomiast wersja dwustanowiskowa wymaga przynajmniej 6×5 metrów powierzchni. Pamiętaj, by zadbać o odpowiednią wysokość użytkową, która powinna wynosić co najmniej 2,2 metra.
Sporządzając dokumentację w skali 1:50 lub 1:100, skup się na kluczowych elementach:
- rzucie poziomy,
- widokach elewacji,
- usytuowaniu na gruncie,
- niezbędnych przekrojach technicznych.
Warto dopracować szczegóły konstrukcyjne, dokładnie rozplanowując rozmieszczenie słupów, rodzaj wylewki oraz geometrię dachu – jedno lub dwuspadowego. Nie zapomnij również o doprecyzowaniu szerokości wjazdu i typu bramy, wybierając między wygodnymi modelami uchylnymi a klasycznymi rozwiązaniami dwuskrzydłowymi.
Projekt musi być kompletny, dlatego uwzględnij w nim przebieg instalacji elektrycznej, wydajną wentylację oraz system odprowadzania wody opadowej. Jeśli planujesz konstrukcję stalową, upewnij się, że całość spełnia normy, takie jak PN-EN 1090. Dopiero tak przygotowane opracowanie warto złożyć w urzędzie, by bez zbędnych przeszkód uzyskać wszystkie niezbędne zgody.
Jakie rysunki są potrzebne do zgłoszenia garażu?
Przygotowanie wniosku o budowę garażu to proces wymagający precyzji, zwłaszcza w kwestii dokumentacji. Fundamentem wniosku jest szkic konstrukcji, w którym musisz zawrzeć:
- rzuty poziome,
- elewacje wszystkich ścian zewnętrznych,
- dokładne wymiarowanie, uwzględniając szerokość bramy wjazdowej,
- precyzyjne rozmieszczenie okien i drzwi.
Równie istotne jest przygotowanie rysunku sytuacyjnego, który nanosi się na kopię mapy ewidencyjnej lub zasadniczej. Dokument ten powinien jasno wskazywać usytuowanie garażu względem granic działki oraz pobliskich zabudowań, co stanowi dowód na zachowanie zgodności z przepisami prawa budowlanego. W przypadku konstrukcji z blachy ocynkowanej, wymagane jest również dołączenie szczegółowej specyfikacji materiałowej wraz z danymi technicznymi.
W dokumentacji nie może zabraknąć:
- przekrojów obrazujących poziom posadzki,
- wysokość zwieńczenia dachu,
- sposób wykonania fundamentów lub wylewki.
Całość przygotuj w skali 1:50 lub 1:100, pamiętając o wyraźnym oznaczeniu powierzchni zabudowy. Pamiętaj, że w trybie zgłoszenia nie może ona przekroczyć 35 m². Jeśli planujesz doprowadzić prąd, warto już na tym etapie uwzględnić projekt instalacji elektrycznej. Wszystkie te detale są kluczowe dla urzędników, którzy na ich podstawie ocenią, czy Twój projekt wpisuje się w zapisy lokalnego planu zagospodarowania przestrzennego.

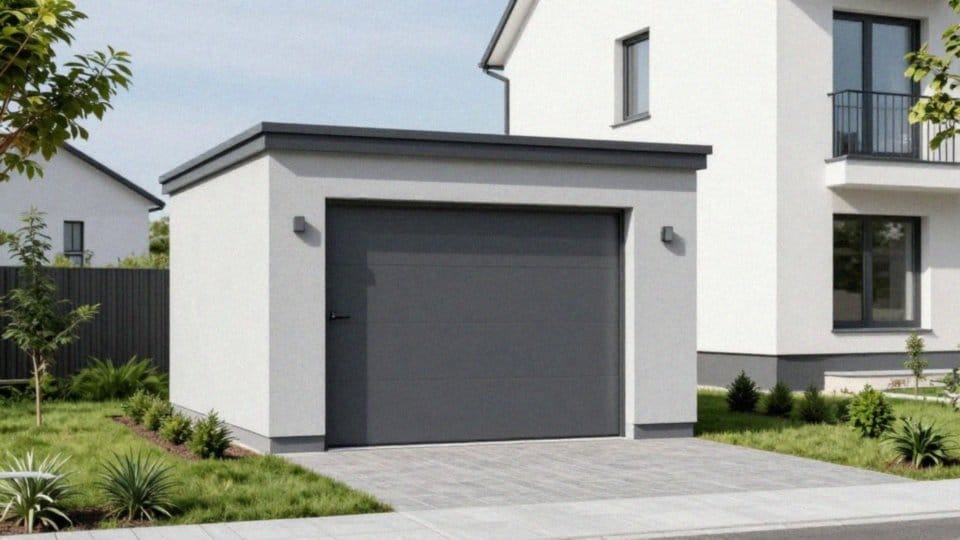

Kiedy wystarczy zgłoszenie zamiast pozwolenia na budowę?
| Kryterium | Wartość/Opis | Uwagi |
|---|---|---|
| Powierzchnia garażu | Do 35 m² | Dotyczy garaży wolnostojących |
| Termin zgłoszenia | 30 dni przed rozpoczęciem robót | Obowiązkowy okres oczekiwania |
| Wymagane dokumenty | Szkice/rysunki garażu | Rzut, elewacje, lokalizacja na działce |
| Formularz | Odpowiedni formularz urzędowy | Zgodny z przepisami prawa budowlanego |
Wzniesienie wolnostojącego garażu do 35 m² jest zadaniem stosunkowo prostym, ponieważ w większości przypadków wystarczy jedynie zgłoszenie inwestycji. Kluczowym ograniczeniem jest tu jednak zagęszczenie zabudowy: na każde 500 m² działki mogą przypadać maksymalnie dwa tego typu obiekty. Cała procedura opiera się na złożeniu wypełnionego formularza w lokalnym starostwie lub urzędzie miasta.
Pamiętaj, aby dopełnić tego obowiązku z co najmniej trzydziestodniowym wyprzedzeniem przed planowanym wbiciem pierwszej łopaty. Przed przystąpieniem do formalności warto rzucić okiem na Miejscowy Plan Zagospodarowania Przestrzennego, gdyż może on narzucać specyficzne wytyczne dotyczące wyglądu czy usytuowania garażu.
W sytuacjach bardziej skomplikowanych, takich jak ochrona konserwatorska czy nietypowe projekty, urzędnicy mogą jednak nalegać na uzyskanie pełnego pozwolenia na budowę. Jeśli czujesz cień niepewności, najlepiej skontaktuj się z profesjonalnym projektantem lub pracownikami urzędu – pozwoli to uniknąć ryzyka związanego z samowolą budowlaną i zaoszczędzić sobie niepotrzebnego stresu.
Wybierając popularne garaże blaszane, upewnij się, że do dokumentacji dołączono dane techniczne producenta. Muszą one wyraźnie potwierdzać zgodność konstrukcji z obowiązującymi normami, w tym z kluczową dla bezpieczeństwa normą PN-EN 1090.
Jak uwzględnić odległości i normy budowlane?
Niedotrzymanie przepisowych odległości od granicy działki to jedna z najczęstszych przyczyn odrzucenia zgłoszenia budowlanego. Standardowo, gdy budynek nie posiada okien ani drzwi, musi stanąć co najmniej 3 metry od granicy, natomiast obecność otworów w ścianie zwiększa ten wymóg do 4 metrów.
W specyficznych przypadkach, pozwalających na zbliżenie się do granicy na 1,5 metra lub nawet sytuowanie obiektów bezpośrednio przy niej, kluczową rolę odgrywa analiza Miejscowego Planu Zagospodarowania Przestrzennego oraz rygorystyczne przestrzeganie norm przeciwpożarowych. MPZP narzuca również sztywne ramy dla gabarytów obiektu, ze szczególnym uwzględnieniem:
- wysokości kalenicy,
- kąta nachylenia połaci dachowych.
Aby uniknąć zarzutów o naruszanie ładu przestrzennego, parametry te muszą zostać precyzyjnie naniesione na rysunek przekroju. Równie istotną kwestią jest odpowiednie przygotowanie podłoża – zastosowane fundamenty lub wylewka muszą być czytelnie zwymiarowane na dokumentacji technicznej w odniesieniu do poziomu gruntu rodzimego.
Kompletny opis techniczny inwestycji powinien wyczerpująco wymieniać użyte surowce. Jeśli projekt zakłada wykorzystanie konstrukcji z blachy ocynkowanej, niezbędne jest dołączenie dokumentacji potwierdzającej zgodność ze standardami PN-EN 1090 dla elementów nośnych ze stali. Nie wolno też zapominać o naniesieniu na projekt systemu odwodnienia, którego zadaniem jest ochrona terenu przed podmywaniem.
Przed formalnym złożeniem wniosku zawsze warto skonsultować się z urzędem gminy; taka weryfikacja często pozwala uniknąć błędnej interpretacji przepisów i niweluje ryzyko, że zamiast uproszczonego zgłoszenia, urząd nakaże nam przejście przez pełną procedurę pozwolenia na budowę.
Jak narysować wymiary i przekroje garażu?
Podstawą właściwego zwymiarowania projektu jest precyzyjny rzut poziomy. To właśnie na nim nanosimy wymiary zewnętrzne, określając na przykład szerokość i długość konstrukcji, jak choćby 3×5 m czy 6×5 m w przypadku wariantu dwustanowiskowego. Kluczowe jest przy tym dokładne zaplanowanie lokalizacji bramy wraz z szerokością przejazdu oraz zachowanie odpowiednich odstępów od ścian.
Planując montaż bramy uchylnej lub dwuskrzydłowej, nie zapomnijmy o:
- rezerwie na luz montażowy,
- pełnym zakresie pracy skrzydeł.
Część dokumentacji poświęcona przekrojom pionowym powinna obrazować wysokości liczone od poziomu gruntu aż po strop. Niezbędne jest tu ujęcie kątów nachylenia połaci, co ma szczególne znaczenie przy dachach jedno- lub dwuspadowych, oraz wskazanie wysokości kalenicy. Rysunki techniczne najlepiej przygotować w skali 1:50 bądź 1:100, stosując konsekwentnie metry lub centymetry.
W detalach konstrukcyjnych należy czytelnie rozmieścić:
- słupy,
- belki,
- kształtowniki nośne.
Nie możemy pominąć warstw posadzki, w tym wylewki, oraz precyzyjnego wyznaczenia punktów kotwienia do podłoża. Warto również uzupełnić opis poszczególnych sekcji ścian i dachu o specyfikację zastosowanych materiałów oraz ich grubości, pamiętając przy tym o standardach typu PN-EN 1090 w przypadku konstrukcji stalowych. Całości dopełnia schematyczny przebieg instalacji elektrycznej wraz z zaznaczonymi kanałami technicznymi.
Jak uwzględnić dach i bramę na rysunku garażu?
Przygotowując dokumentację techniczną dachu, w pierwszej kolejności kluczowe jest precyzyjne określenie jego rodzaju, niezależnie od tego, czy projektujemy konstrukcję jedno-, czy dwuspadową. Każdy przekrój poprzeczny musi wyraźnie wskazywać:
- kąt nachylenia połaci,
- rzędną kalenicy,
- system odprowadzania wody opadowej,
- dokładne rozmieszczenie rynien.
Jeśli planujemy wykorzystać lekkie profile stalowe, warto wskazać konkretne surowce, jak choćby blachę ocynkowaną, nie zapominając przy tym o czytelnym oznaczeniu warstw izolacyjnych i wykończeniowych. Z kolei elewacja powinna obrazować:
- geometrię dachu,
- detale okapu,
- ewentualne elementy doświetlające czy wentylacyjne.
Podobną dbałość o szczegóły należy zachować przy projektowaniu bram wjazdowych. Wybór odpowiedniego typu – czy to uchylnej, segmentowej, czy klasycznej dwuskrzydłowej – to dopiero początek. Dokumentacja musi uwzględniać:
- dokładne wymiary otworu,
- kierunek otwierania,
- zabezpieczenie przestrzeni manewrowej niezbędnej dla bezpieczeństwa użytkowników.
Warto zadbać, aby detale montażowe precyzyjnie pokazywały:
- przekrój nadproża,
- sposób osadzenia konstrukcji w ościeżu.
Projekt musi również zawierać punkty kotwienia więźby do ścian lub ramy nośnej budynku. Jeśli brama wyposażona jest w napęd elektryczny, na schemacie nie może zabraknąć wyznaczonego punktu zasilania wraz z przebiegiem przewodów. Całe opracowanie powinno być zgodne z obowiązującymi standardami technicznymi, a w przypadku prefabrykacji stalowej, ściśle przestrzegać wytycznych normy PN-EN 1090.

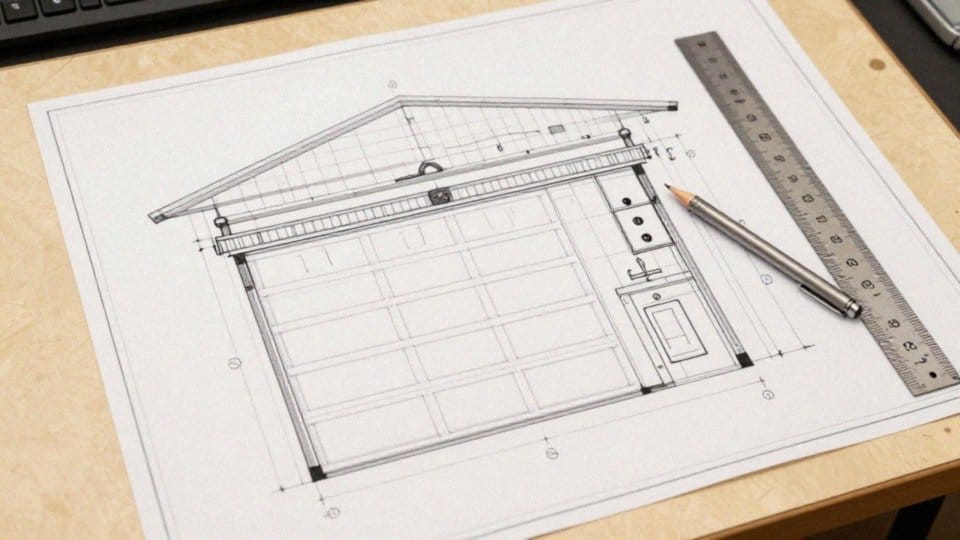

Jak uwzględnić instalację elektryczną na rysunku garażu?
Naniesienie instalacji elektrycznej na projekt budowlany to fundament bezpieczeństwa i wygody przyszłych mieszkańców. Na rzucie powinno znaleźć się miejsce przyłącza sieciowego wraz z korytarzem prowadzącym do rozdzielnicy. Kluczowe jest precyzyjne rozplanowanie gniazd oraz włączników, przy czym należy pamiętać o zachowaniu odpowiedniego dystansu od wylewki w garażu.
Na schemacie warto uwzględnić wszystkie punkty świetlne, w tym:
- zewnętrzne kinkiety,
- opcjonalne czujniki ruchu.
Jeśli planujesz montaż bramy z napędem, wyznacz dokładną lokalizację silnika i doprowadź do niego dedykowany, zabezpieczony obwód. W przypadku konstrukcji stalowych, takich jak poszycie z blachy ocynkowanej, dokumentacja musi określać system uziemienia szkieletu – to niezbędne zabezpieczenie przed niebezpiecznymi przepięciami. Nie zapomnij o okablowaniu dla:
- systemów alarmowych,
- wentylacji,
- ogrzewania.
Kompletny projekt uzupełnia schemat jednokreskowy oraz zestawienie komponentów, które muszą spełniać aktualne normy prawne. Pamiętaj, że wszystkie prace instalacyjne wymagają ręki wykwalifikowanego elektryka, a tak przygotowany plan jest nieodzownym elementem dokumentacji składanej w urzędzie.
Jak narysować garaż blaszany do zgłoszenia?
Przygotowując projekt techniczny garażu blaszanego, kluczowe jest zachowanie skali 1:50 lub 1:100. Na rzutach należy precyzyjnie wskazać elementy nośne, w tym stalowe profile oraz technikę ich łączenia. Dokumentacja powinna uwzględniać przekroje poprzeczne, obrazujące sposób zakotwienia szkieletu do wylewki lub fundamentu. Każda część metalowa wymaga opisu zabezpieczenia antykorozyjnego, co przy blachach ocynkowanych pozostaje absolutnie niezbędne dla zapewnienia trwałości konstrukcji.
Na rysunkach elewacji nie może zabraknąć informacji o całkowitej wysokości budynku, w tym zwłaszcza kalenicy, co pozwala zweryfikować zgodność inwestycji z miejscowym planem zagospodarowania przestrzennego. Aby zachować przejrzystość opracowania, warto wyraźnie nanieść wymiary zewnętrzne najpopularniejszych modeli, jak:
- 3×5 m,
- 6×5 m.
Całość należy uzupełnić szczegółowym zestawieniem materiałowym oraz danymi producenta. W specyfikacji warto pochylić się nad parametrami blachy, typem profili oraz dołączyć instrukcję montażu, co znacznie przyśpieszy proces weryfikacji wniosku przez urząd. Projekt musi jednoznacznie potwierdzać spełnienie norm technicznych, ze szczególnym uwzględnieniem standardu PN-EN 1090 dla konstrukcji stalowych.
W przypadku garaży o powierzchni nieprzekraczającej 35 m², nieodzownym elementem zgłoszenia staje się skrupulatny rysunek sytuacyjny, obrazujący dystans obiektu od granic działki. Warto również uwzględnić informacje dotyczące instalacji, w tym sposobu doprowadzenia zasilania elektrycznego oraz ochrony przeciwwilgociowej. Tak przygotowany komplet dokumentów, złożony z wyprzedzeniem co najmniej 30 dni przed planowanym rozpoczęciem prac, wyczerpuje wymogi niezbędne do legalnej budowy w trybie zgłoszenia.
