Jak zamontować kontrolkę wypalania DPF? Przewodnik krok po kroku

Co to jest kontrolka wypalania DPF?

Kontrolka wypalania DPF to kluczowy wskaźnik na desce rozdzielczej, który powiadamia kierowcę o trwającym procesie oczyszczania filtra z nagromadzonej sadzy. Zazwyczaj przypomina ona symbol układu wydechowego z charakterystycznym wypełnieniem w środku. Pojawienie się tego sygnału oznacza, że filtr potrzebuje regeneracji – niezależnie od tego, czy odbywa się ona w sposób pasywny, czy aktywny.

Wypalanie DPF na postoju – co powinieneś wiedzieć?

System ten opiera się na zaawansowanych algorytmach współpracujących ze sterownikiem silnika, który na bieżąco analizuje odczyty z czujników ciśnienia spalin. Gdy komputer pokładowy inicjuje procedurę dopalania, zapala się odpowiednia dioda. Warto zwrócić na nią uwagę, ponieważ przerwanie tego cyklu może negatywnie wpłynąć na żywotność podzespołu.

W nowszych autach często spotyka się dodatkowe moduły typu DPF Control, montowane bezpośrednio w gnieździe OBD. Ułatwiają one monitorowanie procesu utleniania cząstek stałych w czasie rzeczywistym. Bagatelizowanie tej kontrolki to prosta droga do całkowitego zapchania filtra. W konsekwencji kierowca musi liczyć się z:

• zwiększonym spalaniem,
• ryzykiem awarii turbosprężarki,
• w najgorszym scenariuszu – z wymianą całego filtra na nowy, co wiąże się ze sporym wydatkiem.

Jak zamontować kontrolkę wypalania DPF krok po kroku?

Samodzielny montaż kontrolki DPF to zadanie wymagające podstawowego zestawu narzędzi:

• miernika uniwersalnego,
• taśmy izolacyjnej,
• koszulek termokurczliwych,
• diody LED z odpowiednią wiązką.

Zanim jednak chwycisz za narzędzia, koniecznie odłącz akumulator. To kluczowy krok dla bezpieczeństwa Twojego i elektroniki samochodu. Cała procedura składa się z kilku etapów. Na początek wybierz miejsce dla diody – idealnie sprawdzi się wnęka w desce rozdzielczej lub obudowa lusterka, co może wymagać lekkiego demontażu plastików czy podsufitki. Gdy już zaplanujesz trasę przewodów, wpięcie się w instalację wykonasz najprościej, korzystając z obwodu ogrzewania lusterek lub tylnej szyby. Pamiętaj o starannej izolacji wszystkich połączeń; solidne użycie rurek termokurczliwych i taśmy pozwoli uniknąć zwarć w przyszłości.

Po wszystkim złóż zdemontowane elementy, podłącz zasilanie i przetestuj układ miernikiem podczas włączania ogrzewania. Jeśli jednak wizja ingerencji w kable Cię nie przekonuje, ciekawą alternatywą jest urządzenie DPF Control. Wystarczy wpiąć je w gniazdo OBD, a system sam zadba o powiadamianie Cię sygnałami świetlnymi lub dźwiękowymi o regeneracji filtra. To rozwiązanie jest nie tylko bezpieczniejsze dla fabrycznej instalacji, ale również znacznie szybsze w montażu.

W niektórych modelach aut, zwłaszcza typu kombi, warto rozważyć wpięcie się w obwód ogrzewania szyby, gdyż bywa to mniej inwazyjne. Niezależnie od wybranej metody, na sam koniec użyj złącza diagnostycznego, aby wyczyścić wszelkie ewentualne błędy systemowe.

Gdzie najlepiej umieścić diodę sygnalizującą DPF?

Wybierając miejsce na diodę sygnalizującą działanie filtra DPF, kieruj się przede wszystkim:

• dobrą widocznością,
• wygodą prowadzenia kabli.

Jednym z popularnych i estetycznych rozwiązań jest wmontowanie LED-a bezpośrednio w obudowę bocznego lusterka. Alternatywnie możesz umieścić ją w okolicach wskaźników, nawiercając delikatnie deskę rozdzielczą. Jeśli masz auto typu kombi, sprawdź okolicę włącznika ogrzewania tylnej szyby – to strategiczny punkt, który znacząco ułatwia wpięcie się w istniejącą instalację elektryczną.

Jak wymusić wypalanie DPF? Skuteczne metody i porady

Kluczowe jest, aby kontrolka pozostawała w zasięgu wzroku podczas prowadzenia, jednak nie może przy tym razić po oczach. Każdy styk warto zabezpieczyć koszulkami termokurczliwymi, co gwarantuje długą żywotność układu. Zanim sięgniesz po wiertarkę, upewnij się, że w wybranym panelu masz łatwy dostęp do zasilania oraz masy.

Pamiętaj jednak, że jeśli korzystasz z modułów typu DPF Control wpinanych bezpośrednio w gniazdo OBD, dodatkowa dioda stanie się zbędna, gdyż urządzenie posiada już wbudowaną sygnalizację.

Jak podłączyć kontrolkę wypalania DPF elektrycznie?

Przygodę z montażem diody LED zacznij od odpięcia akumulatora – to podstawa bezpieczeństwa. Twoim pierwszym zadaniem będzie namierzenie przewodu zasilającego, który najczęściej wychodzi z obwodu ogrzewania lusterek lub tylnej szyby. Aby mieć pewność, sięgnij po miernik uniwersalny i zerknij do fabrycznego schematu instalacji elektrycznej.

Sama instalacja sprowadza się do wpięcia jednej nóżki diody w wybrane zasilanie, co osiągniesz za pomocą:

• złączy bezinwazyjnych,
• klasycznego lutowania,
• dedykowanych końcówek.

Drugą część elementu przytwierdź do masy; możesz wykorzystać gotowy punkt na karoserii albo istniejący przewód masowy w instalacji. Pamiętaj jednak o solidnym zabezpieczeniu wszystkich styków taśmą izolacyjną bądź koszulkami termokurczliwymi. Taka staranność uchroni elektronikę przed przypadkowymi zwarciami i kosztownymi awariami.

Jeśli natomiast używasz urządzenia DPF Control, montaż staje się banalnie prosty: wystarczy wpiąć moduł do gniazda OBD i skonfigurować go odpowiednimi przyciskami. Po wszystkim podłącz akumulator i przetestuj układ. Prawidłowo zamontowana dioda będzie Twoim przewodnikiem, informując o każdorazowym uruchomieniu procedury wypalania filtra DPF.

Zapaliła się kontrolka filtra cząstek stałych – co robić?

W razie wątpliwości, zwłaszcza przy wpinaniu się w obwody grzałek nurkowych czy wtryskiwacza piątego stopnia, warto podejrzeć sygnały przez aplikację diagnostyczną podpiętą pod OBD. Unikaj eksperymentów z przewodami na oślep, bo nieprzemyślane połączenia bywają zgubne dla modułów sterujących pojazdem.

Jak zadbać o bezpieczeństwo podczas montażu kontrolki?

Praca z samochodową instalacją elektryczną wymaga sporej uwagi i żelaznej dyscypliny. Właściwe podejście to nie tylko dbałość o bezpieczeństwo, ale przede wszystkim sposób na uniknięcie kosztownych awarii nowoczesnej elektroniki. Swoje działania zacznij od:

• odpięcia akumulatora,
• zmierzenia napięcia akumulatora przed ponownym podaniem zasilania.

Ten prosty krok pozwoli wyeliminować skoki napięcia, które bywają zabójcze dla delikatnych sterowników. Do identyfikacji przewodów niezbędny będzie miernik uniwersalny – precyzyjne odnalezienie linii zasilającej oraz masy niemal całkowicie eliminuje ryzyko przypadkowego zwarcia, które mogłoby uszkodzić elektronikę auta, w tym system DPF. Każdy punkt łączenia należy starannie zabezpieczyć:

• taśmą izolacyjną,
• odpowiednią koszulką termokurczliwą,

co skutecznie chroni przed wilgocią. Pamiętaj też, by diody i wiązki prowadzić z dala od:

• rozgrzanych elementów wydechu,
• ruchomych części mechanicznych.

Pamiętaj, że każdy samochód ma własną specyfikę, dlatego instalacja kontrolki zawsze różni się zależnie od marki. Bezwarunkowo trzymaj się wytycznych zawartych w instrukcji DPF Control i pod żadnym pozorem nie wprowadzaj zmian, jeśli silnik pracuje w trybie awaryjnym. Po zakończeniu prac sprawdź cały układ pod kątem ewentualnych błędów w jednostce ECU. Jeśli się pojawią, skasuj je za pomocą testera OBD, stosując się do standardowych procedur serwisowych. Gdyby jednak planowana modyfikacja wydawała się zbyt skomplikowana, lepiej powierzyć ją profesjonalnemu warsztatowi.

Renault Trafic — jak wypalać DPF i dbać o filtr cząstek stałych?

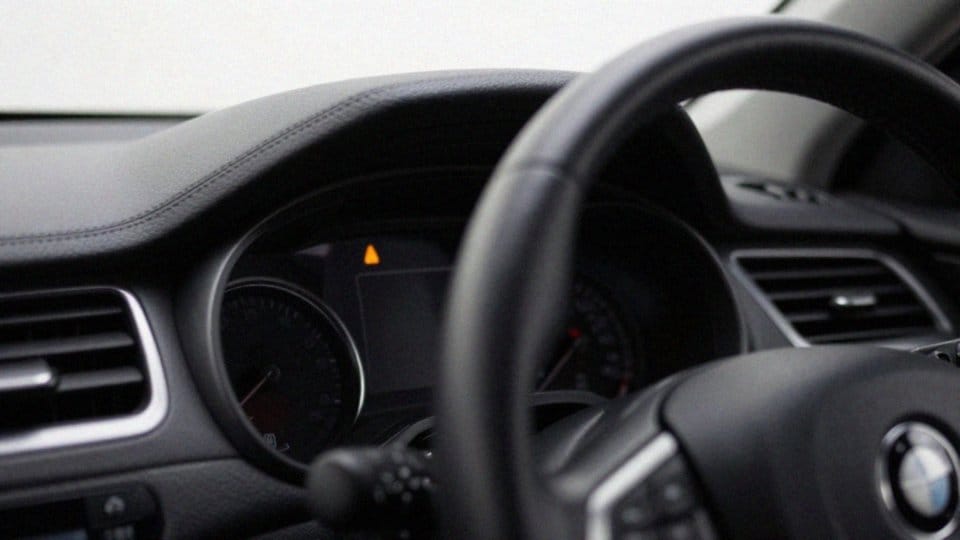

Kiedy kontrolka wypalania DPF zapala się?

Proces regeneracji filtra DPF uruchamia się automatycznie w momencie, gdy system sterujący odnotuje wysoki poziom zapełnienia rdzenia sadzą. Gdy sterownik jednostki napędowej uzna, że nagromadzone cząstki stałe wymagają usunięcia, na desce rozdzielczej pojawia się charakterystyczna kontrolka. Z problemem tym mierzą się zazwyczaj kierowcy poruszający się głównie na krótkich dystansach, gdzie temperatura spalin pozostaje zbyt niska, by mogło dojść do naturalnego, pasywnego samooczyszczania układu.

W momencie aktywacji wypalania większość aut wykazuje typowe oznaki:

• silnik może zwiększyć obroty biegu jałowego o około 200 jednostek,
• zauważysz skok chwilowego spalania,
• wentylator chłodnicy nierzadko pracuje na pełnych obrotach nawet po zgaszeniu jednostki.

Mechanizm ten opiera się często na dodatkowych dawkach paliwa, które podnoszą temperaturę spalin, dopalając osady w kanale wydechowym. Warto pamiętać, że jeśli przerwiemy ten proces, wyłączając silnik, kontrolka będzie zapalać się częściej, próbując wymusić dokończenie cyklu. Bagatelizowanie tych sygnałów to prosta droga do całkowitego zapchania filtra. Taki stan rzeczy nie tylko stawia opór przepływowi spalin, ale również drastycznie przyspiesza degradację turbosprężarki, co w efekcie kończy się kosztowną awarią kluczowych podzespołów.

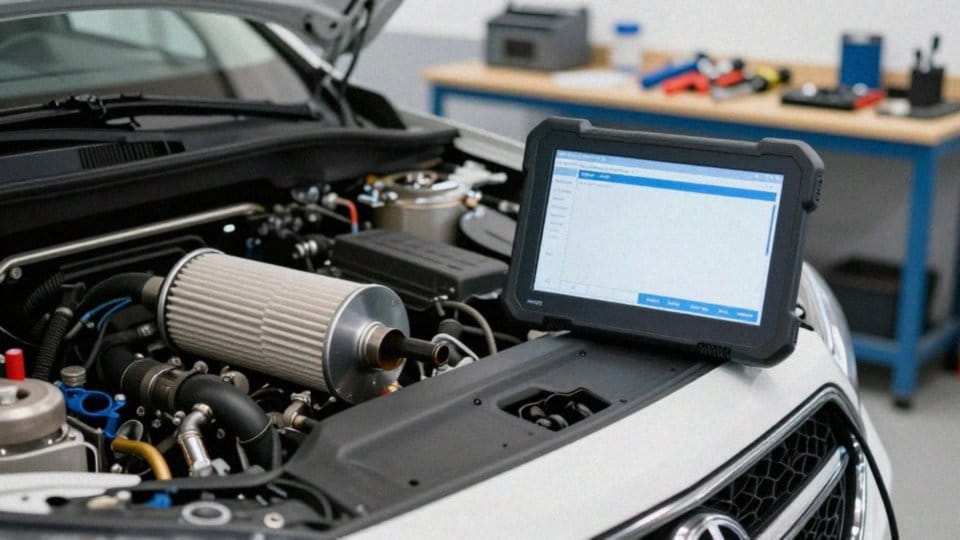

Jak monitorować wypalanie DPF i kontrolkę?

Skuteczne dbanie o filtr DPF wymaga czujności i odpowiedniej obserwacji procesu regeneracji. Podstawą jest zwrócenie uwagi na diodę LED sygnalizującą aktywny cykl wypalania – jeśli zauważysz, że świeci, pod żadnym pozorem nie wyłączaj silnika, aby pozwolić na całkowite usunięcie sadzy.

Aby jeszcze lepiej kontrolować sytuację, warto wpiąć urządzenie typu DPF Control do gniazda OBD lub skorzystać z dedykowanej aplikacji diagnostycznej. Pozwala to na śledzenie kluczowych danych w czasie rzeczywistym. Sprawdzaj przede wszystkim:

• stopień zapełnienia filtra,
• temperaturę spalin, która powinna osiągnąć przynajmniej 550–600 stopni Celsjusza, aby utlenianie przebiegło pomyślnie,
• wyższe obroty na biegu jałowym,
• chwilowy skok zużycia paliwa – to naturalne objawy trwającego dopalania.

Analiza tych parametrów oraz dystansu od ostatniej regeneracji pomaga wychwycić wszelkie anomalie, takie jak zbyt wczesna aktywacja wentylatora chłodnicy przy chłodnym silniku. Regularne kasowanie błędów pozwoli uniknąć przełączenia jednostki napędowej w tryb awaryjny. Jeśli jednak proces ten staje się irytująco częsty lub mało skuteczny, nie zwlekaj – podłącz profesjonalny tester, by ocenić, czy filtr nie wymaga już profesjonalnego czyszczenia chemicznego bądź wodnego.

Wypalanie DPF w Renault Master — co musisz wiedzieć?

Pamiętaj również o dokumentowaniu stylu jazdy. Poruszanie się wyłącznie na krótkich dystansach w mieście drastycznie zwiększa częstotliwość regeneracji, co w dłuższej perspektywie prowadzi do szybszego zużycia filtra.

Jak przetestować i rozwiązać problemy kontrolki DPF?

Zacznij diagnostykę kontrolki od weryfikacji instalacji elektrycznej. Multimetrem sprawdź, czy napięcie na zasilaniu i masie pozostaje stabilne w trakcie całego cyklu. Przyjrzyj się ciągłości przewodów i solidności styków – wszelkie przetarcia izolacji czy uszkodzone koszulki termokurczliwe wymagają natychmiastowej poprawki.

Jeśli dioda pozostaje ciemna, prawdopodobnie pomylono polaryzację, co jest nagminnym błędem przy montażu LED. Warto sięgnąć po interfejs OBD lub dedykowane urządzenie typu DPF Control, aby wykluczyć głębsze awarie filtra. Dzięki odczytowi kodów usterek błyskawicznie zlokalizujesz niedomagający czujnik różnicy ciśnień.

Po każdej naprawie nie zapomnij wykasować błędów ze sterownika, aby system mógł powrócić do standardowej pracy. W trakcie jazdy obserwuj parametry jednostki napędowej przez aplikację diagnostyczną. Wyższa temperatura spalin, lekki skok obrotów oraz praca wentylatora świadczą o poprawnym wypalaniu sadzy.

Gdy jednak kontrolka nie gaśnie mimo pokonywania trasy, sprawdź:

• wtryskiwacze,
• czujniki ciśnienia.

Pamiętaj, że notoryczne przerywanie regeneracji błyskawicznie zapycha wnętrze filtra, co ostatecznie wymusi wizytę w profesjonalnym serwisie czyszczącym. Przy okazji wyklucz ewentualne nieszczelności dolotu czy usterki turbosprężarki. Prowadzenie dziennika napraw z datami i aktualnym przebiegiem to najlepszy sposób na planowanie obsługi i ocenę trwałości komponentów.

Wypalanie DPF w Fordzie Transicie — co musisz wiedzieć?

W sytuacjach, gdy elektronika sprawia szczególnie trudne problemy, najlepiej powierzyć auto specjalistom dysponującym zaawansowanym sprzętem do obsługi filtrów DPF.
